Kompensatoren für die Industrie
Das Armaturenzentrum führt hochwertige Kompensatoren namhafter Hersteller, darunter Willibrandt, Witzenmann und Stenflex. Unser Portfolio umfasst Angular-, Lateral- und Axialkompensatoren mit einem Gehäuse aus Stahl, Gummi (darunter PTFE) oder Edelstahl.
Neben der großen Produktauswahl bieten wir konditionelle Vorteile, Lieferung Just-In-Time und technische Beratung. Sprechen Sie uns gerne an!
Für jede Anwendung die richtigen Kompensatoren
Die Anwendungsgebiete unserer Kompensatoren sind vielfältig. Sie finden unter anderem Einsatz in der Chemiebranche, dem Maschinen- und Anlagenbau sowie der Lebensmittelindustrie. Kompensatoren für Rohrleitungen unterstützen in Prozessen mit Medien wie Wasser, Fernwärme, Gas und Heißwind.
Wir freuen uns auf Ihre Anfrage
Nutzen Sie für Rückfragen oder Bestellungen gerne unser Formular. Alternativ erreichen Sie uns per E-Mail an daz.ts@thyssenkrupp-materials.com oder Telefon unter +49 521 1451-208.
Unser Portfolio an Kompensatoren
Unser Portfolio an Kompensatoren
Welche Kompensatoren gibt es?
Kompensatoren werden je nach betrieblicher Anforderung in unterschiedlichsten Ausführungen hergestellt. Eine wesentliche Unterscheidung liegt in der Bewegungsaufnahme der Schwingungen. So lassen sich diese Armaturen wie folgt unterteilen:
Axialkompensatoren
Lateralkompensatoren
Angularkompensatoren
Axialkompensatoren werden im Kern zur axialen Schwingungsaufnahme eingesetzt. Die Bewegungsaufnahme erfolgt somit über die Längsachse des Balges (also längs zur Rohrleitung), welcher in einem bestimmten Maße gestaucht oder gestreckt werden kann.
Lateralkompensatoren werden zur Aufnahme seitlicher (lateraler) Bewegungen genutzt, also Bewegungen die quer zur Rohrleitung entstehen. Häufig werden diese Kompensatoren auch mit sog. außenliegenden Zugstangen (Verspannungen / Bewegungsbegrenzer) verbaut.
Sie verhindern die Bewegungen des Balges in eine axiale Richtung. Im Standard werden die Kompensatoren aber unverspannt (also ohne Zugstangen) ausgeführt, da dieser Zusatz nicht überall notwendig ist.
Angularkompensatoren nehmen Winkelbewegungen in der Rohrleitung auf. Daher sind solche Armaturen auch mit Gelenken ausgestattet, die die axialen Reaktionskräfte aufnehmen. Durch Angularkompensatoren können in Rohrleitungen und Anlagen ohne Weiteres große Bewegungen in beliebigen Ebenen aufgenommen werden.
Hierzu wird dann in der Regel auf Verbindungen aus mehreren Kompensatoren und Zwischenrohren zurückgegriffen. Dabei ist zu beachten, dass die Leitungen an den Kompensatorenpunkten abgestützt werden müssen.
Umfangreiche Expertise, namhafte Marken & große Liefermöglichkeit
Aufgrund unserer umfangreichen Marktexpertise können wir Ihnen von allen namenhaften Herstellern Produktlösungen anbieten, wie z. B.:
Willbrandt-Kompensatoren
Boa-Kompensatoren
Elaflex-Kompensatoren
Klinger-Kompensatoren
Stenflex-Kompensatoren
Witzenmann-Kompensatoren
Sprechen Sie uns gerne an, damit wir für Sie die optimale Lösung für Ihre Anforderungen erarbeiten können.
Unsere Liefermöglichkeiten im Bereich der Kompensatoren:

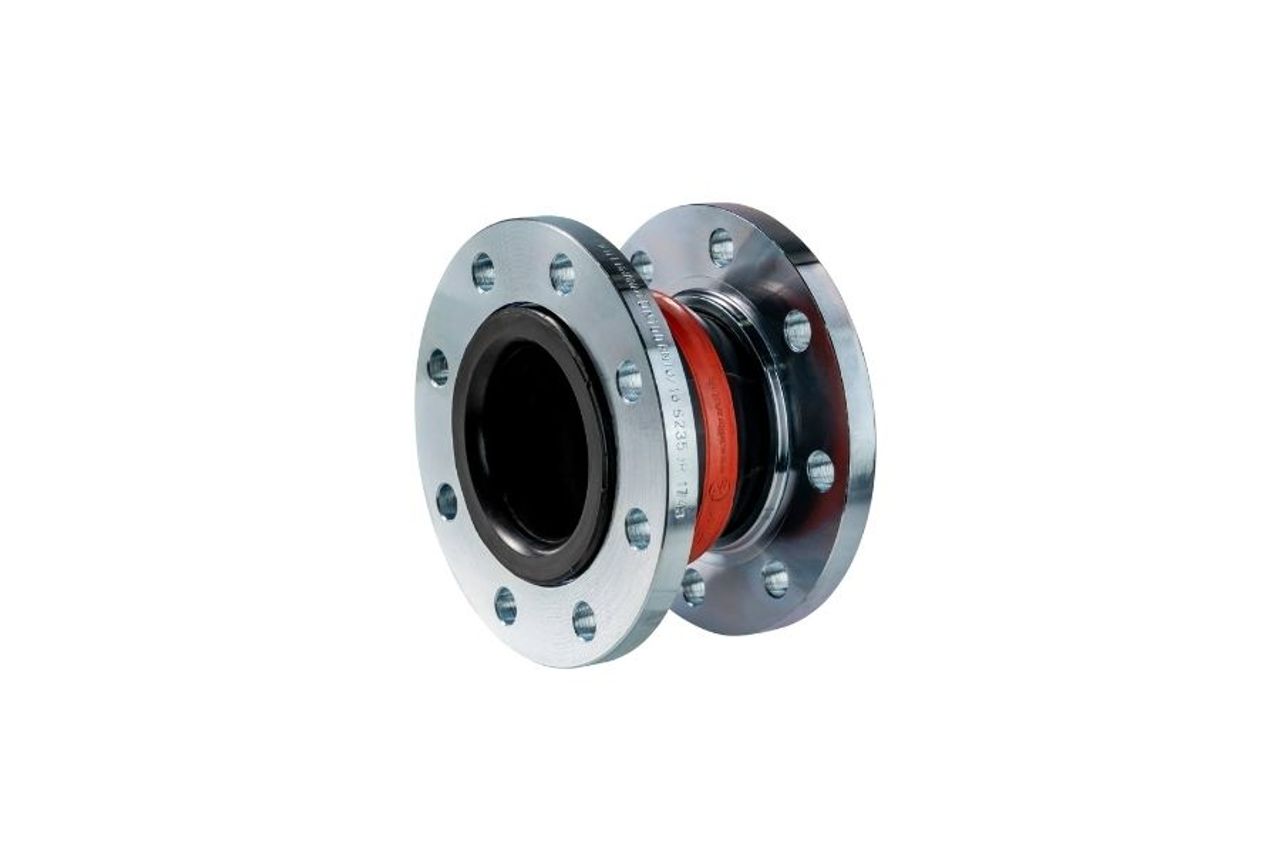

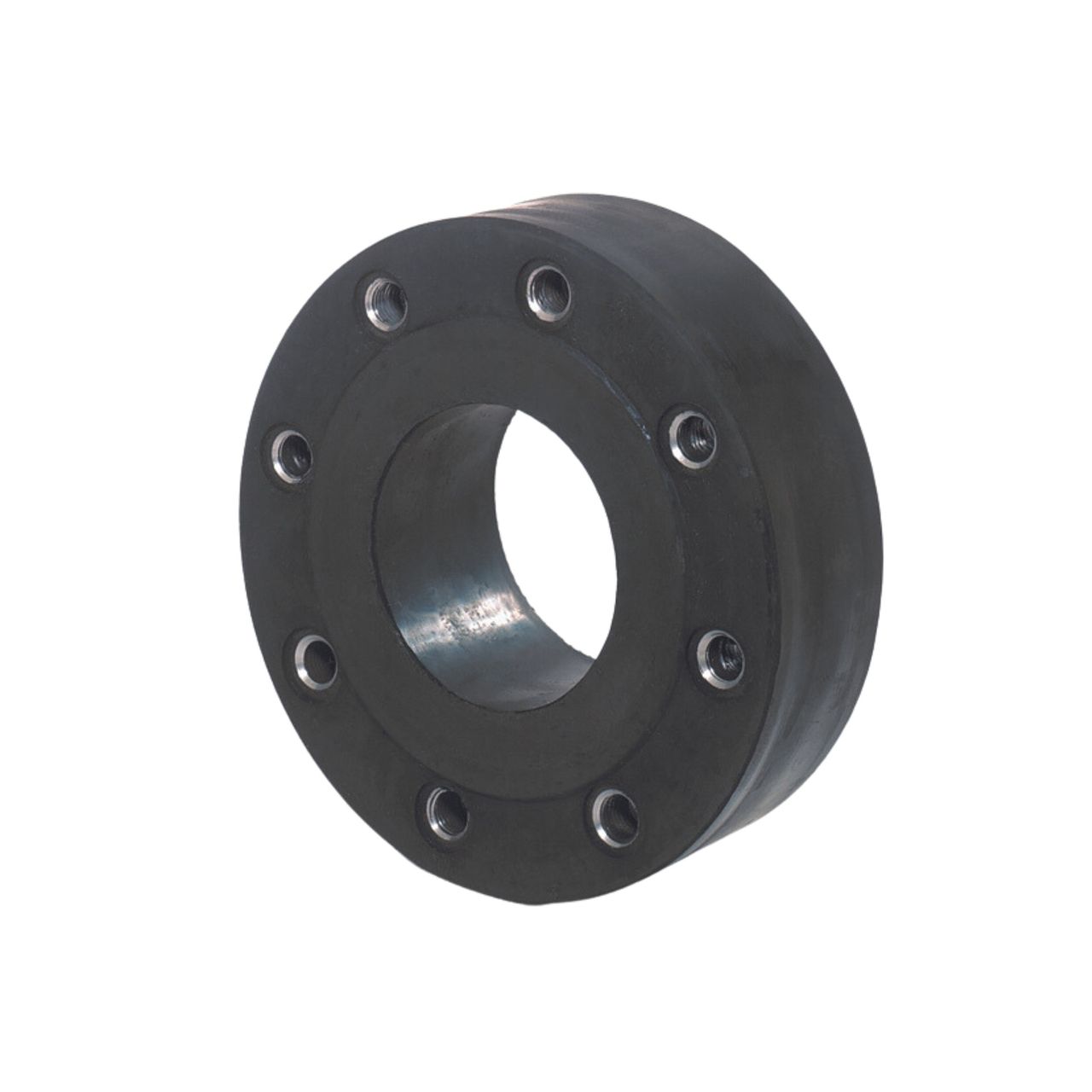

Gummikompensatoren
Stahlkompensatoren

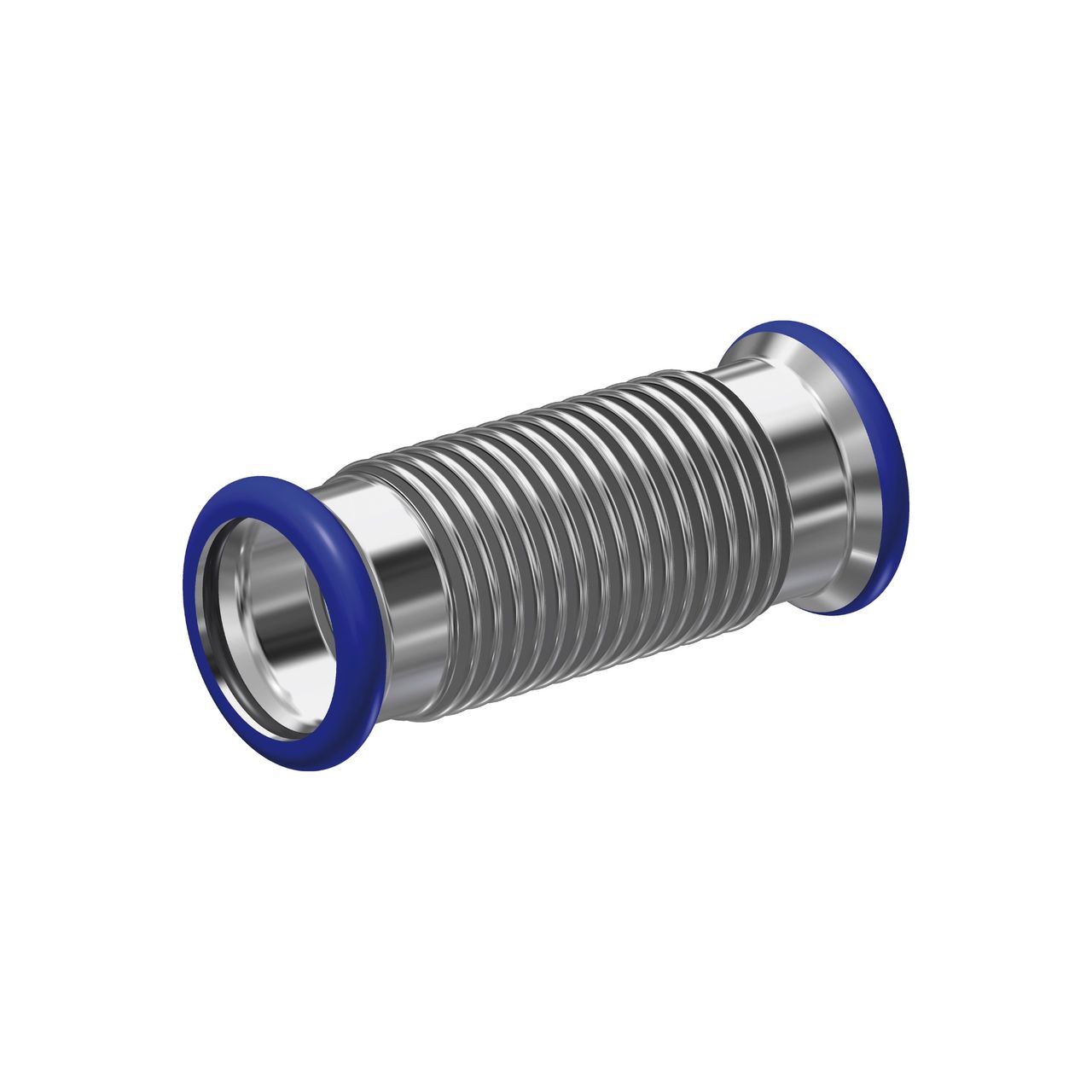

Edelstahlkompensatoren
Abgaskompensatoren
PTFE-Kompensatoren
Gewebekompensatoren
Zusätzlich auch: Industrieschläuche / Metallschläuche / Wellschläuche
Was sind Kompensatoren?
Kompensatoren (engl. expansion joint) werden dem Bereich der Armaturen zugeordnet. Fachlich gesehen sind sie auch unter dem Namen Geräusch-, oder Schwingungsdämpfer bekannt. Sie dienen im Wesentlichen der Aufnahme von Schwingungen in einer Rohrleitung. Diese Vibrationen sind in einer Anlage unerwünscht, da sie zu Beschädigungen von Anlagenteilen führen können.
Wo werden Kompensatoren eingebaut?
Einbauseitig werden Kompensatoren häufig an der Saugseite (Eintrittsseite), sowie der Druckseite (Austrittsseite) von Pumpen angebracht, um neben den Schwingungen auch die Übertragung von Körperschall zu reduzieren.
An dieser Stelle kommen zur Kompensation dieser Begleiterscheinungen sogenannte Balgkompensatoren zum Einsatz. Sie haben sich aufgrund ihres Gummibalges insbesondere im industriellen, chemischen und verfahrenstechnischen Anlagenbau als betriebssicherere Komponente durchgesetzt.
Kompensatoren für den Hochtemperaturbereich
Neben diesen Kompensatoren, die auch unter dem Namen Gummikompensatoren geläufig sind, gibt es auch spezielle Lösungen für den Hochtemperaturbereich, um Irritationen in Rohrleitungen aufzunehmen. Hier eignen sich insbesondere Abgaskompensatoren die häufig auch in Hochtemperatur-Rauchgasleitungen eingesetzt werden. Diese Kompensatoren werden in Prozessen von 590°C bis hin zu 1250°C eingesetzt. Sie sorgen dafür, dass zwar Längenänderungen durch Temperaturschwankungen ausgeglichen, aber auch kleinere Vibrationen von Kesseln oder Motoren aufgenommen werden.
