Rückschlagventile für die Industrie

Das Armaturenzentrum führt hochwertige Rückschlagventile namhafter Hersteller, darunter KSB, Ritag und Gestra. Unser Portfolio umfasst sowohl Zwischenflansch- als auch Flansch-Rückschagventile mit Gehäusen aus unterschiedlichen Materialien wie z. B. Edelstahl und Grauguss.

Wir bieten Ihnen neben der großen Produktauswahl, konditionelle Vorteile, Just-In-Time Lieferung und technische Beratung.

Für jede Anwendung die richtigen Rückschlagventile

Die Anwendungsgebiete unserer Rückschlagventile sind vielfältig und reichen von Heizung über die Lebensmittelbranche bis zur Verfahrenstechnik. Sie unterstützen in Prozessen mit Medien wie Wasser, Luft, Gas uvm.

Entdecken Sie unser Sortiment:

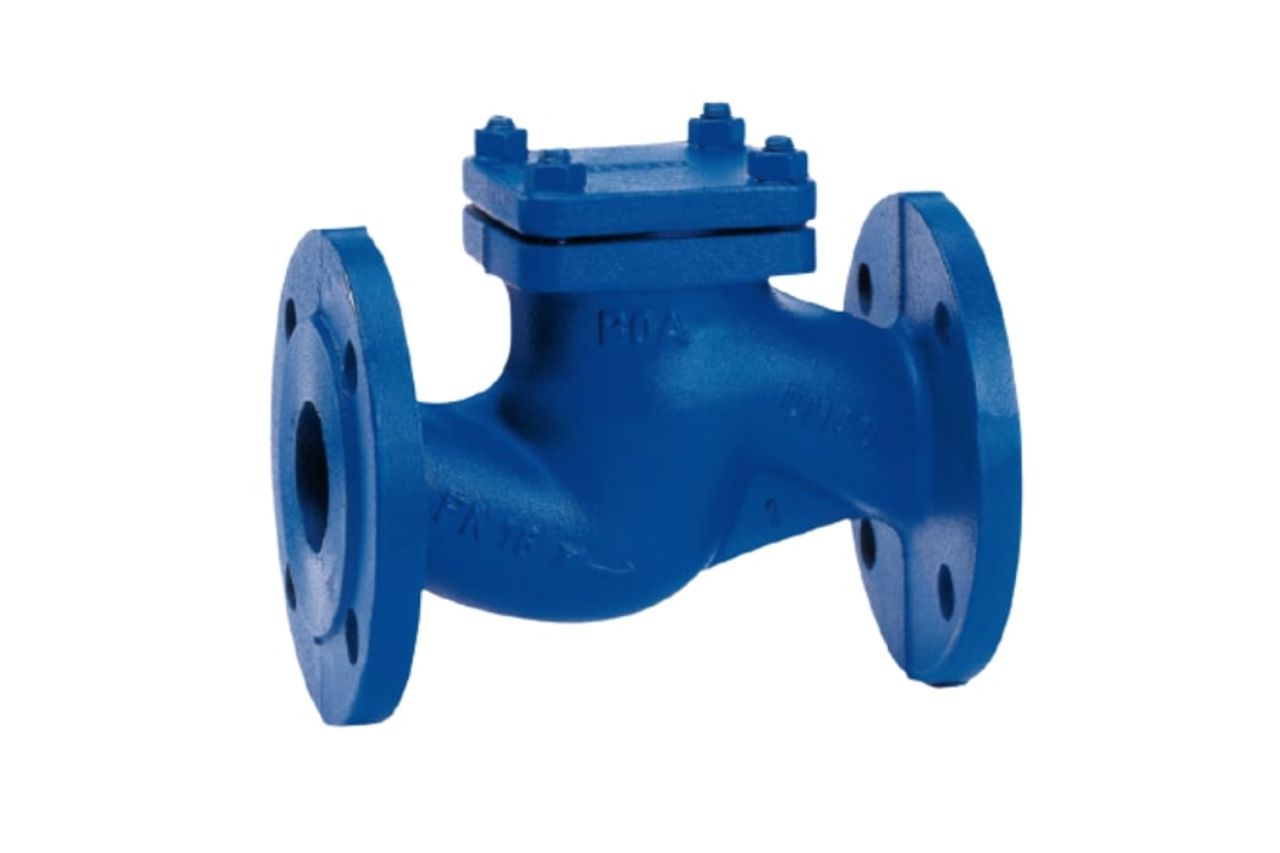

Flansch-Rückschlagventil

Flansch-Rückschlagventile

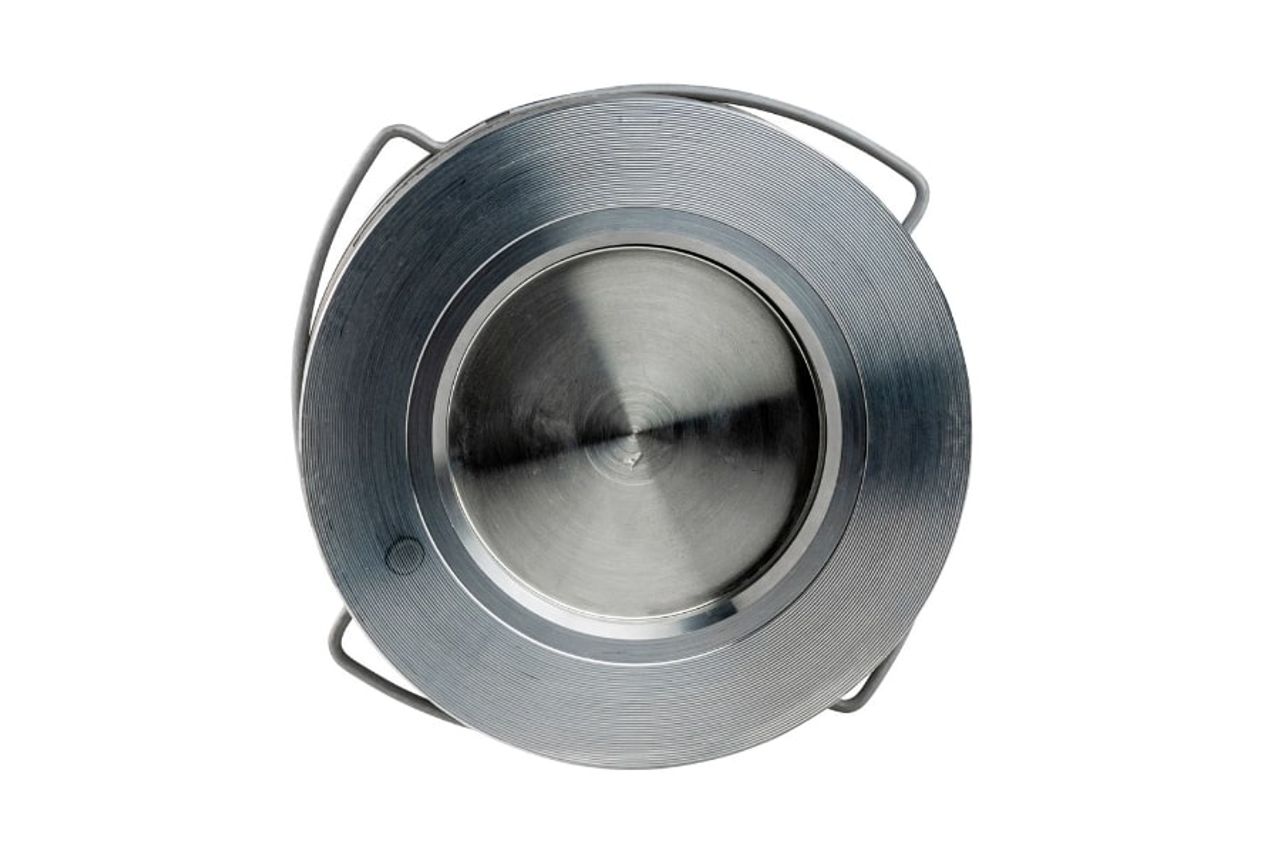

Zwischenflansch-Rückschlagventil

Zwischenflansch-Rückschlagventile

Wir freuen uns auf Ihre Anfrage

Nutzen Sie gerne für Rückfragen oder Bestellungen das unten stehende Kontaktformular. Sie erreichen uns auch per E-Mail an daz.ts@thyssenkrupp-materials.com oder telefonisch unter +49 521 1451-208. Gemeinsam finden wir die optimale Lösung für Sie!

* Pflichtfeld

Unser Rückschlagventil-Portfolio

Das Armaturenzentrum bietet ein umfangreiches Sortiment an Rückschlagventilen. Wir halten Flanschenrückschlagventile von ARI oder KSB für Sie am Lager, wie auch Zwischenflanschrückschlagventile von Ritag, Gestra oder KSB in Messing, Stahl und Edelstahl. Muffenrückschlagventile führen wir ebenfalls lagerhaltig.

Ausführungen von Zwischenflansch-Rückschlagventilen

Bei einfachen Anwendungen kommen häufig Zwischenflanschrückschlagventile, auch Disco Rückschlagventile genannt, zum Einsatz. Hier sind Gestra RK (RK16A, RK26A, RK29A, RK41, RK44, RK44S, RK49, RK70, RK71, RK76, RK86, RK86A, RKE86, RKE86A), Ritag SR (SR10.16, SR12.16, SR20.40, SR20.40-St, SR22.40, SR30.40, SR34.40, SR35.40, SR40.40, SR50.40, SR55.40, SR70.06, HSR20.160-St, HSR30.160-St), KSB BOA-RVK oder AWS 930 oder 932 die wohl bekanntesten Vertreter.

Ausführungen von Flansch-Rückschlagventilen

Flanschenrückschlagventile oder Schweißenden-Rückschlagventile wie von KSB das NORI 40 RXL/RXS, NORI 160 RXL/RXS, RGS, Boachem-RXA, sowie Persta das 240MT, 240ME, HD2000 oder auch das ARI CHECKO (10.003, 12.003, 22.003, 23.003, 34.003, 35.003, 35.030, 35.063, 36.003, 36.030, 37.003, 37.030, 38.003,38.030, 45.003, 45.030, 46.003, 46.030, 47.030, 48.003, 48.030, 52.039, 55.001, 55.039, 86.003, 86.030, 87.003, 87.030, 88.003, 88.030) sind weit verbreitete Typen dieser Bauart und finden häufig in der Prozesstechnik und im der Energieerzeugung Anwendung.

Zudem führen wir Sonderformen von Rückschlagventilen:

  • Freilauf-Rückschlagventile

  • Kugelrückschlagventile

  • Düsenrückschlagventile

  • Überström- oder Sicherheitsventile

Egal aus welcher Branche Sie kommen und mit welchen Prozessanwendungen Sie an uns herantreten: Sprechen Sie uns gerne an, damit wir für Sie die optimale Lösung für Ihre Anforderungen erarbeiten können.

Unsere Liefermöglichkeiten im Bereich der Rückschlagventile:

  • Flansch

  • Zwischenflansch

  • Anschweißenden

  • Schweißmuffe

  • Gewinde

  • Quetschverschraubung

Was macht das Rückschlagventil?

Rückschlagventile arbeiten selbsttätig und gehören zur Funktionsgruppe der Rückflussverhinderer. Sie geben den Medienfluss in eine Richtung frei und schließen in die entgegengesetzte. Sehr häufig finden federbelastete Rückschlagventile (check valve) Verwendung, hier wird das Schließelement in Schließrichtung durch eine Feder geschlossen, in Öffnungsrichtung vom Druck des strömenden Mediums freigegeben. Als Schießelement finden üblicherweise eine Kugel, ein Kegel, oder eine Membran in den jeweiligen Dichtungssitz gedrückt Verwendung.

Steht in der Durchflussrichtung ein Druck an, der die Rückstellkraft der Feder überwindet, wird das dichtende Element vom Sitz abgehoben und gibt den Durchfluss frei. Bei Rückschlagventilen, deren Konstruktionsprinzip aus den Einsatz einer Feder verzichtet, wird das Dichtelement entweder durch seine Schwerkraft und dem Druck des rückfließenden Fluides in den Ventilsitz gedrückt.

Wo muss ein Rückschlagventil eingebaut werden?

Durch Anordnung einer Rückschlagarmatur in die Pumpensaugleitung kann nach Abschalten der Pumpe das Leerlaufen der Saugleitung verhindert werden. Dadurch ist ein erneutes Befüllen der Pumpe vor einer erneuten Inbetriebnahme der Anlage nicht notwendig.

Sonderformen von Rückschlagventilen

Freilauf-Rückschlagventile sind eine Sonderform der Rückschlagventile und kommen häufig als Pumpenschutzventile hinter Kesselspeisepumpen zum Einsatz.  Bei Teillast sollen diese einen Mindestförderstrom aufrechterhalten da der Wirkungsgrad der Pumpe niedriger ist und ein großer Prozentsatz der zugeführten Energie in Wärme umgewandelt wird.

Durch diese Wärme kann ein Teil des in der Pumpe eingeschlossenen Wassers verdampfen. Ist nicht mehr genügend Wasser in diesem geschlossenen System sind mechanische Schäden an der Pumpe auf Grund der fehlenden Wasserschmierung möglich. Bei einer Reduzierung des Medienstromes senkt sich der Kegel des Freilauf-Rückschlagventils und öffnet eine Nebenauslass, um die definierte Mindestmenge in den Zulaufbehälter zurückzuführen. Mit dieser wird Wärme abgeführt und damit Verdampfung vermieden.

Häufig werden diese Freilauf-Rückschlagventile auch als Mindestmengenventil oder automatische Pumpenschutzventile bezeichnet. Es gibt eine große Vielzahl an Sonderausführungen, zu denen Kugelrückschlagventile, Düsenrückschlagventile, Belüfter und selbst Überström- oder Sicherheitsventile gehören.
