ARI-ZESA Absperrklappe 22.012

Bei der weichdichtenden Zwischenflanschkappe ARI-ZESA 22012 handelt es sich um eine wartungsfreie Absperrklappe mit Zentrieraugen.

Das Produkt gibt es in verschiedenen Ausführungen:

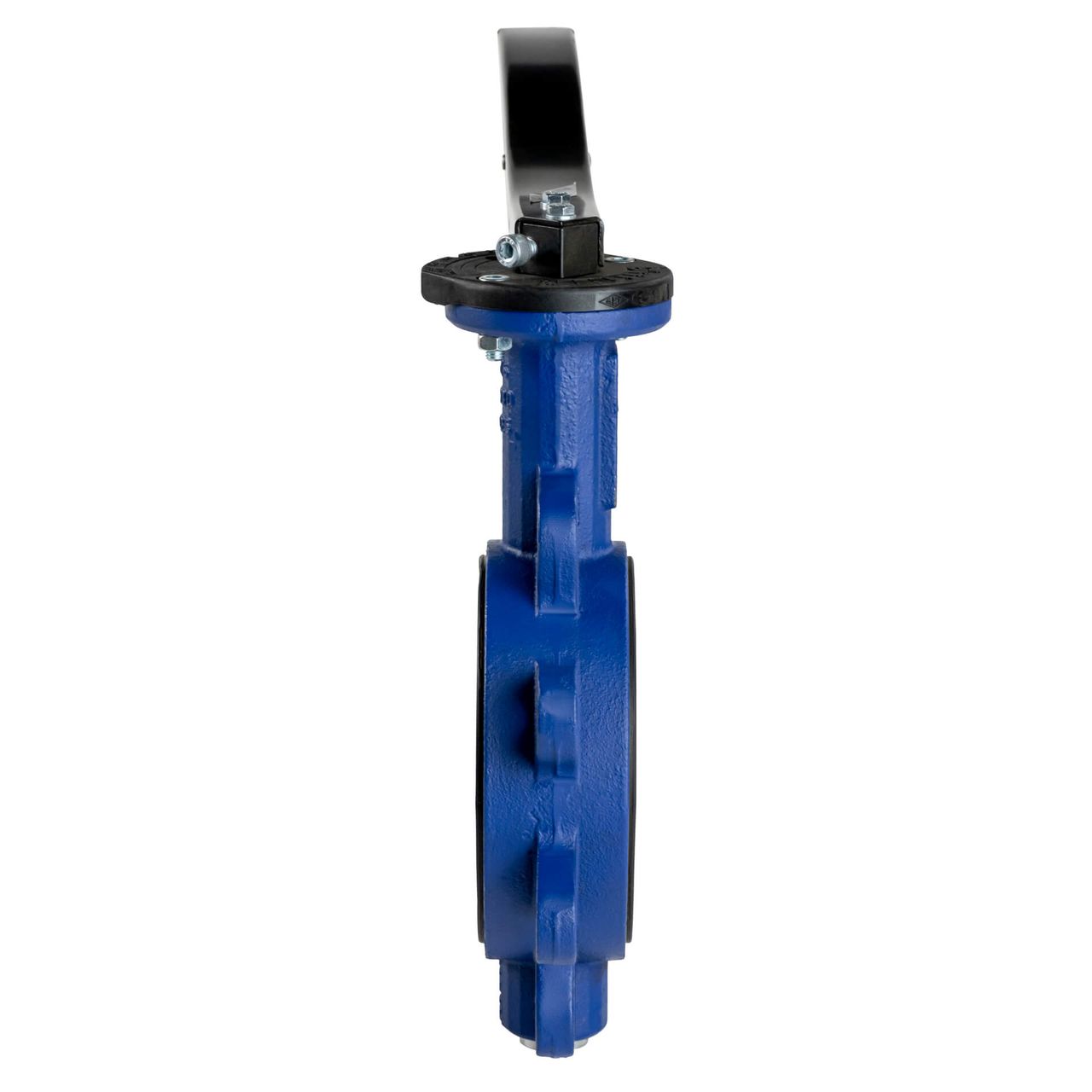

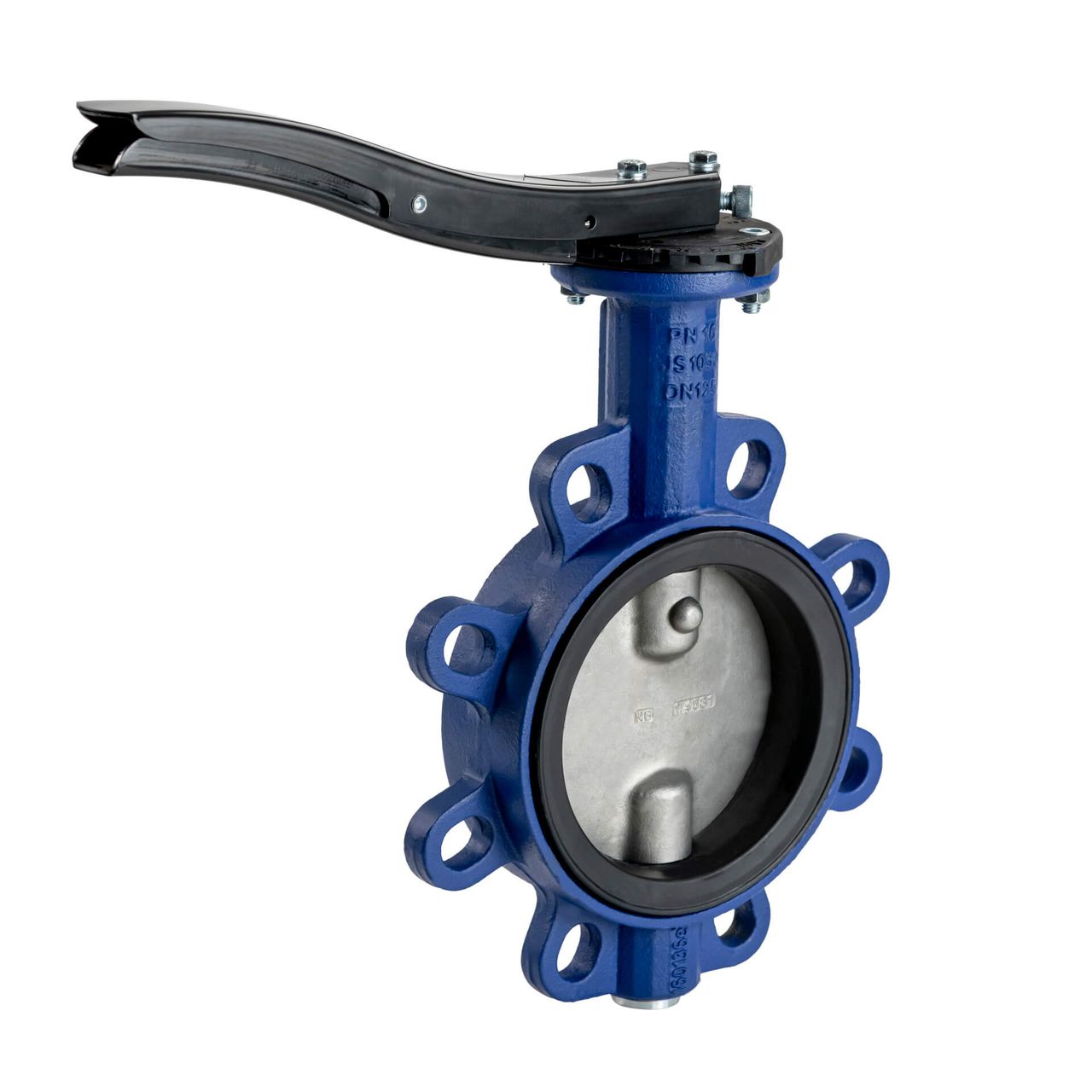

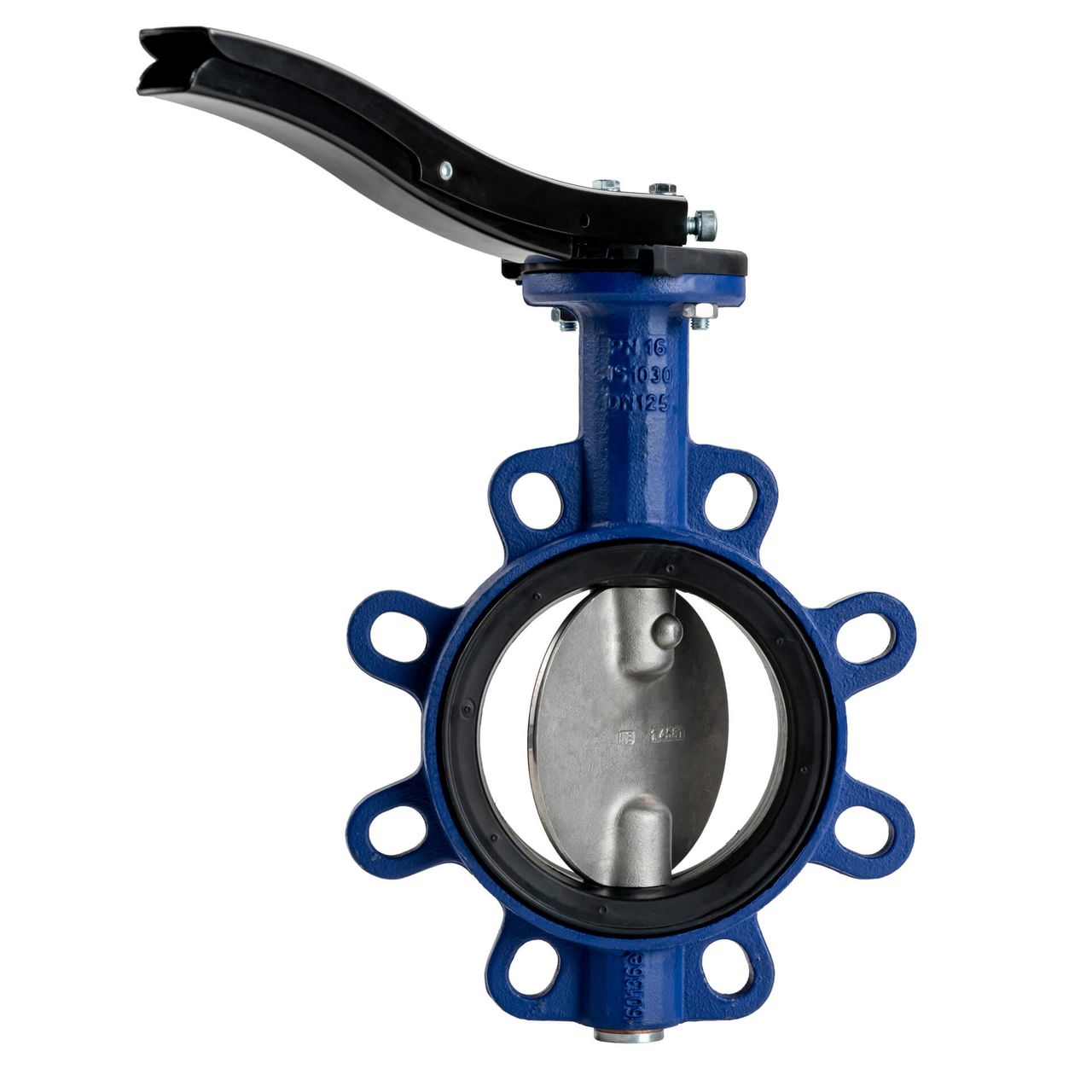

• ARI-ZESA® mit Rasthebel

• ARI-ZESA® mit Klemmhebel (stufenlose Einstellung, Winkelbegrenzung)

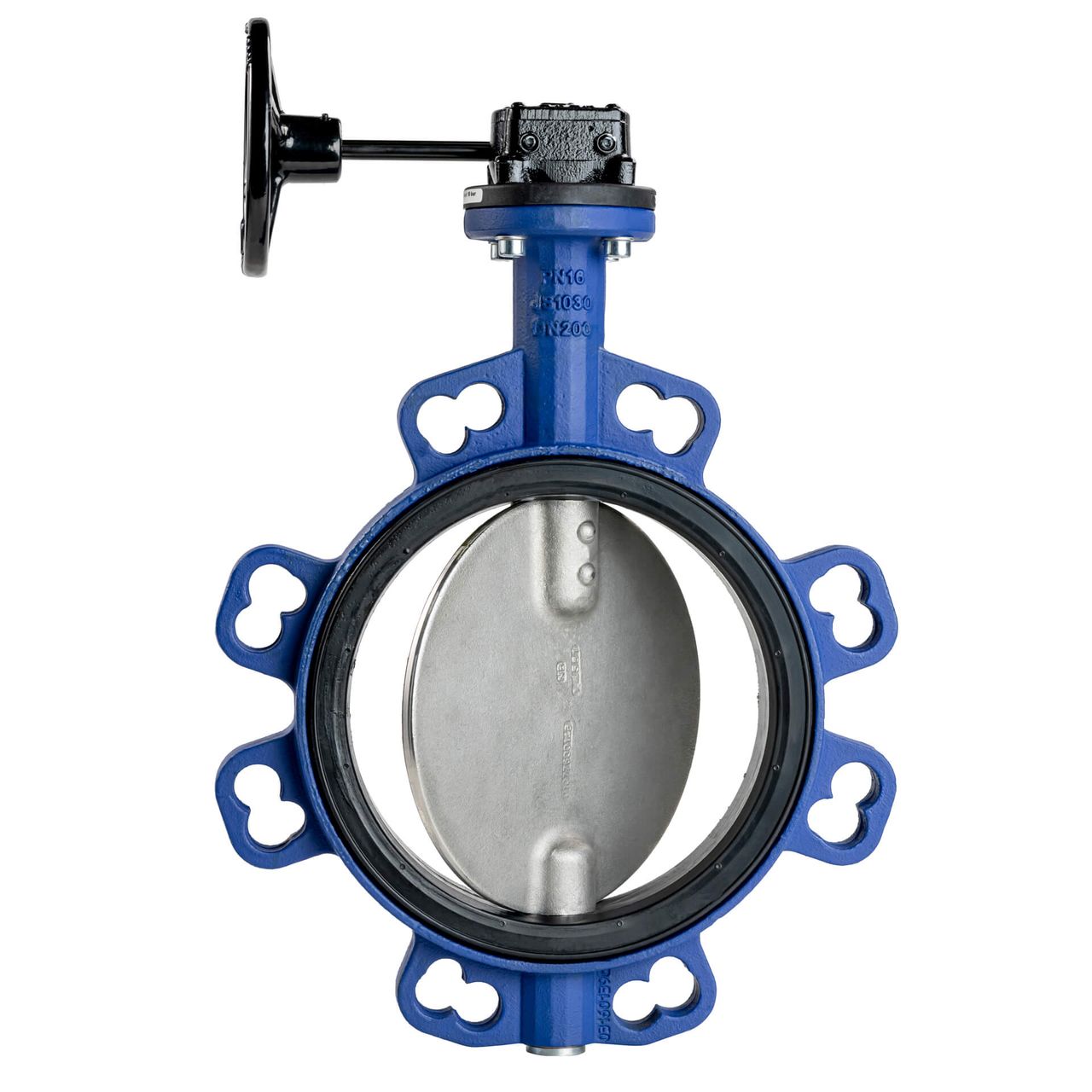

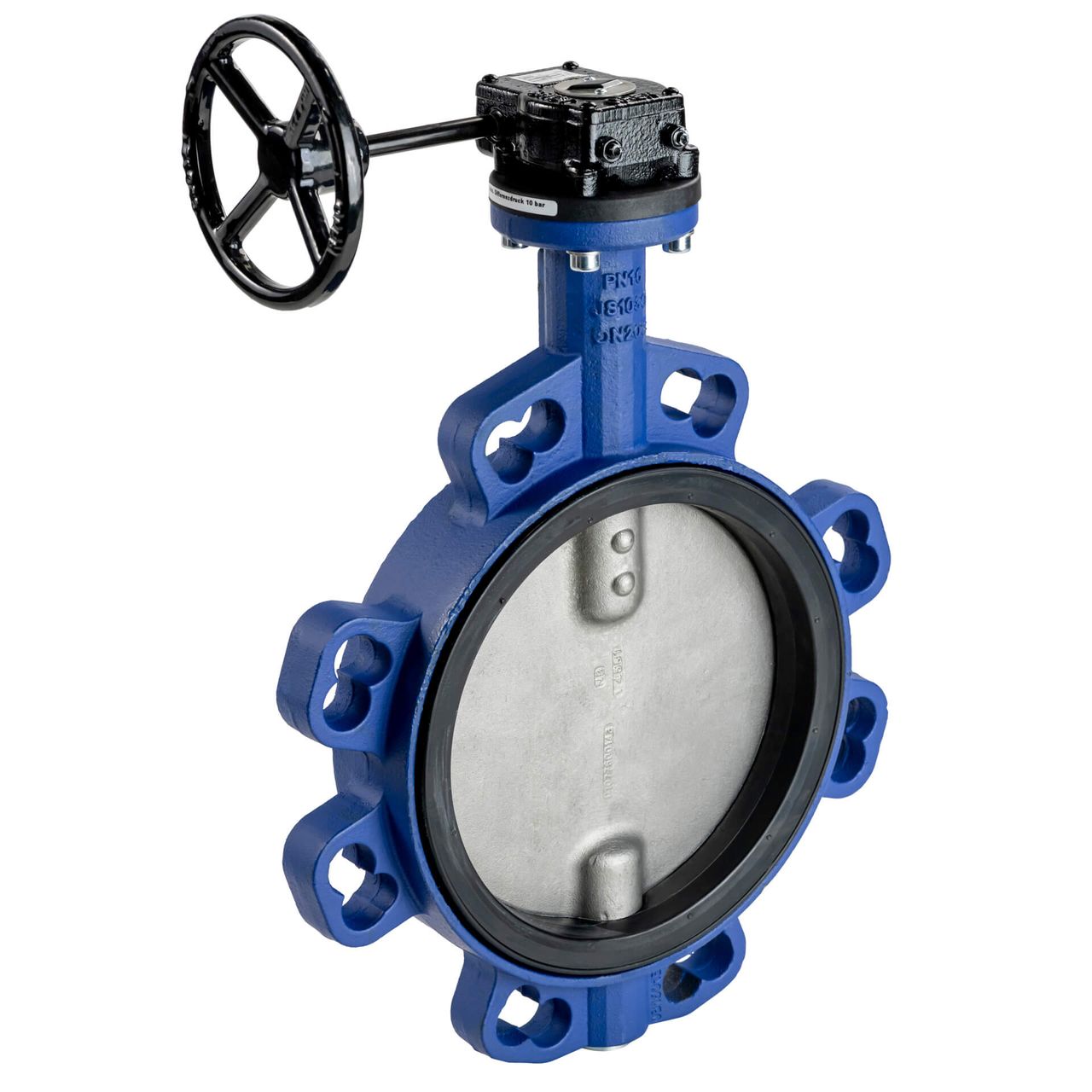

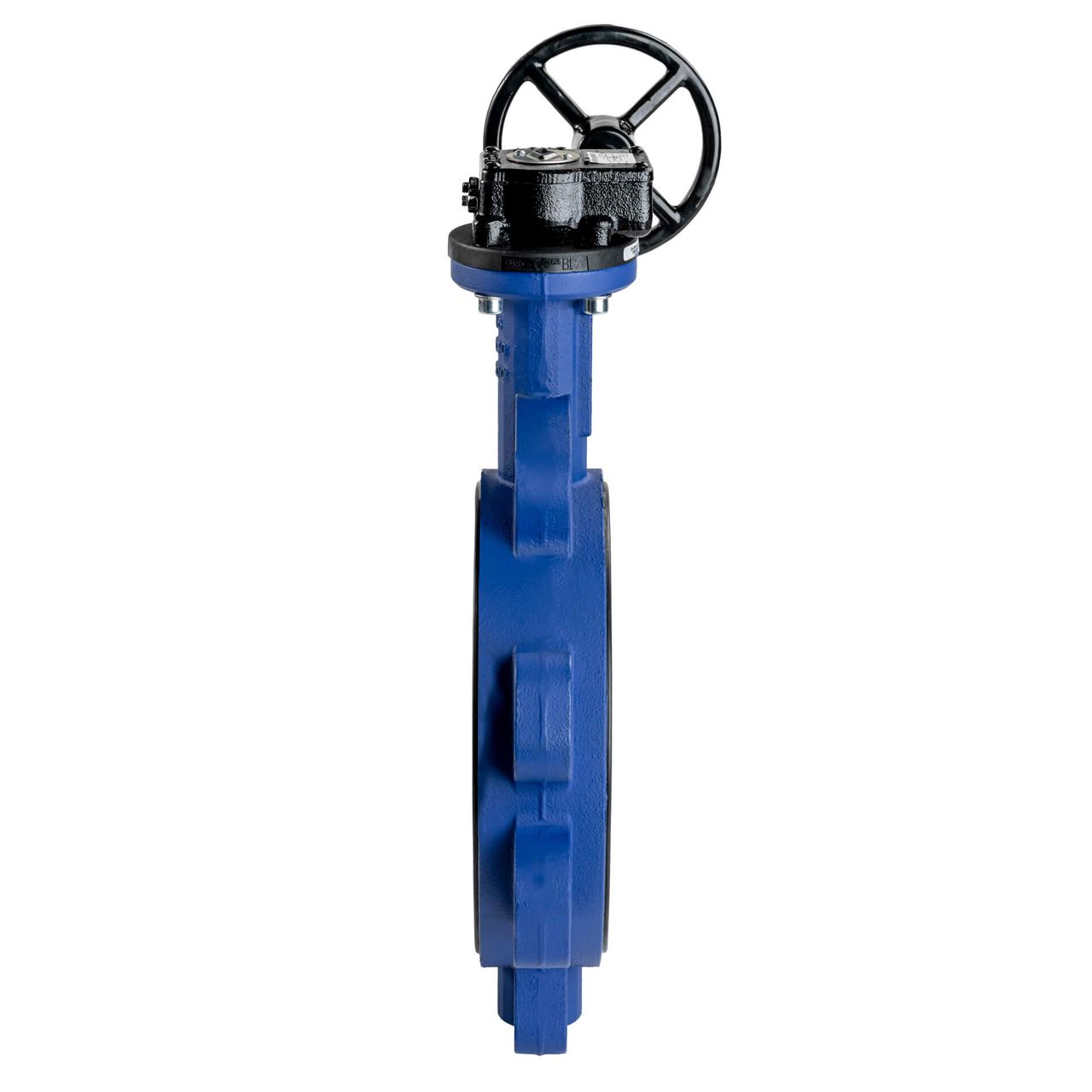

• ARI-ZESA/® mit Schneckenrad-Getriebe (stufenlose Einstellung, selbsthemmend)

• ARI-ZESA® mit elektrischen Schwenkantrieb ARI-OM (Kurzzeitbetrieb: S 2-5 Min, Aussetzbetrieb S-3 30% ED), 230V 50 Hz, 24V DC, 24V 50Hz, Schutzart IP 67)

• ARI-ZESA® mit elektrischem Schwenkantrieb Auma (Kurzzeitbetrieb S-2 15 Min, Regelbetrieb: S-4 25%), 400V 50Hz (230V 50 Hz), Schutzart IP68

• ARI-ZESA® mit pneumatischen Schwenkantrieb AIR-TORQUE/bar (Funktion: Doppeltwirkend, Funktion: Einfachwirkend, Feder schließt und öffnet, Steuerdruck 6 bar)

• ARI-ZESA® mit integr. Thermo-Anzeige (separat für Kälte: -20 bis +40 Grad Celsius, für Wärme: 0 bis +120 Grad Celsius, mit Hebel, Genauigkeitsklasse 1,0)

Gehäusematerial: GGG40 (Sphäroguss), EN-GJS-400-15, EN-JS1030

Klappenscheibe: 1.4581 (weitere verfügbar)

Welle: 1.4021+QT (optional <DN300 1.4571 und />DN350 1.4542)

Manschette: EPDM -10 bis +130 Grad Celsius/NBR -10 bis +80 Grad Celsius/FPM 0 bis 150 Grad (für Heißwasser nicht einsetzbar)

Max. Differenzdruck: 16 bar (DN25-150)/10 bar (DN200-500)

Betätigungselement: Rasthebel/Klemmhebel/Schneckenrad-Getriebe, Elektrischer Antrieb (ARI-OM, Deufra, Auma) / Pneumatischer Antrieb (AIR-TORQUE, bar)

Nennweite: DN 25-500

Druckstufe: PN 16

Dichtheitsprüfung: DIN EN 12266-1 Leckrate A (DIN 3230 T3 Leckrate 1)

DVGW-Registrierung: EPDM für Wasser (DW-6201BRO244, nach DIN EN 1074-1/-2 einschl. Desinfektionsprüfung, DVGW VP646 und DVGW W270 für Trinkwasser)
