Unsere Liefermöglichkeiten im Bereich der zentrischen Absperrklappen:

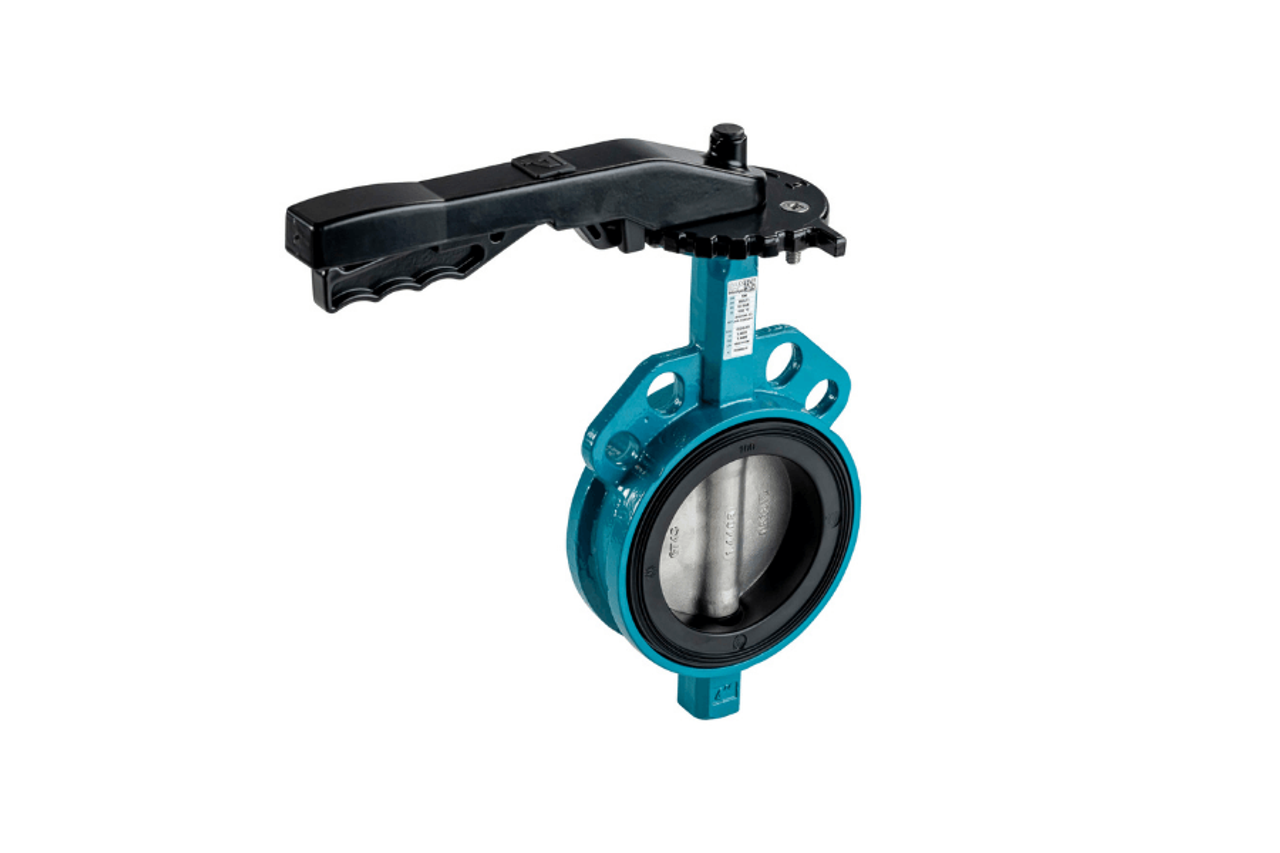

  • Wafer Type / Einklemmklappe (Zwischenflansch)

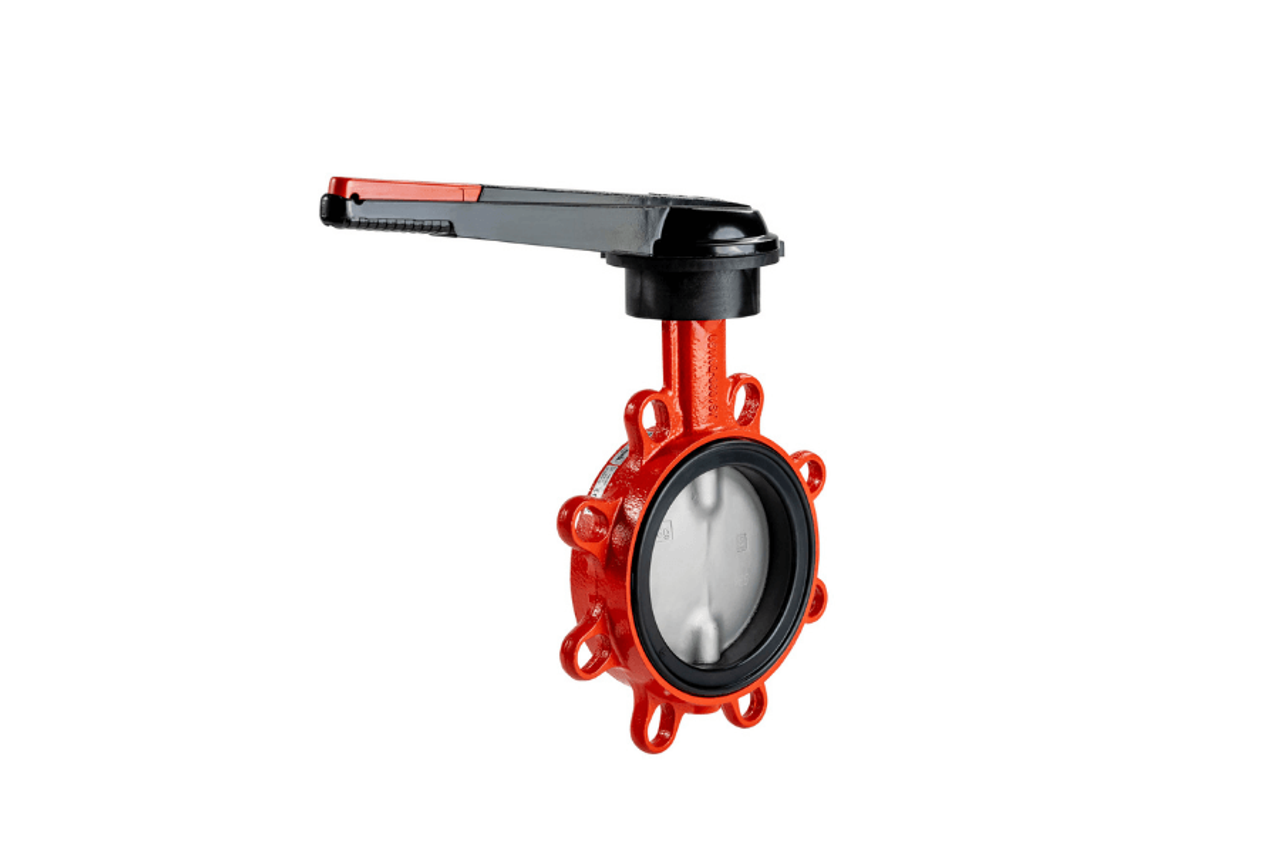

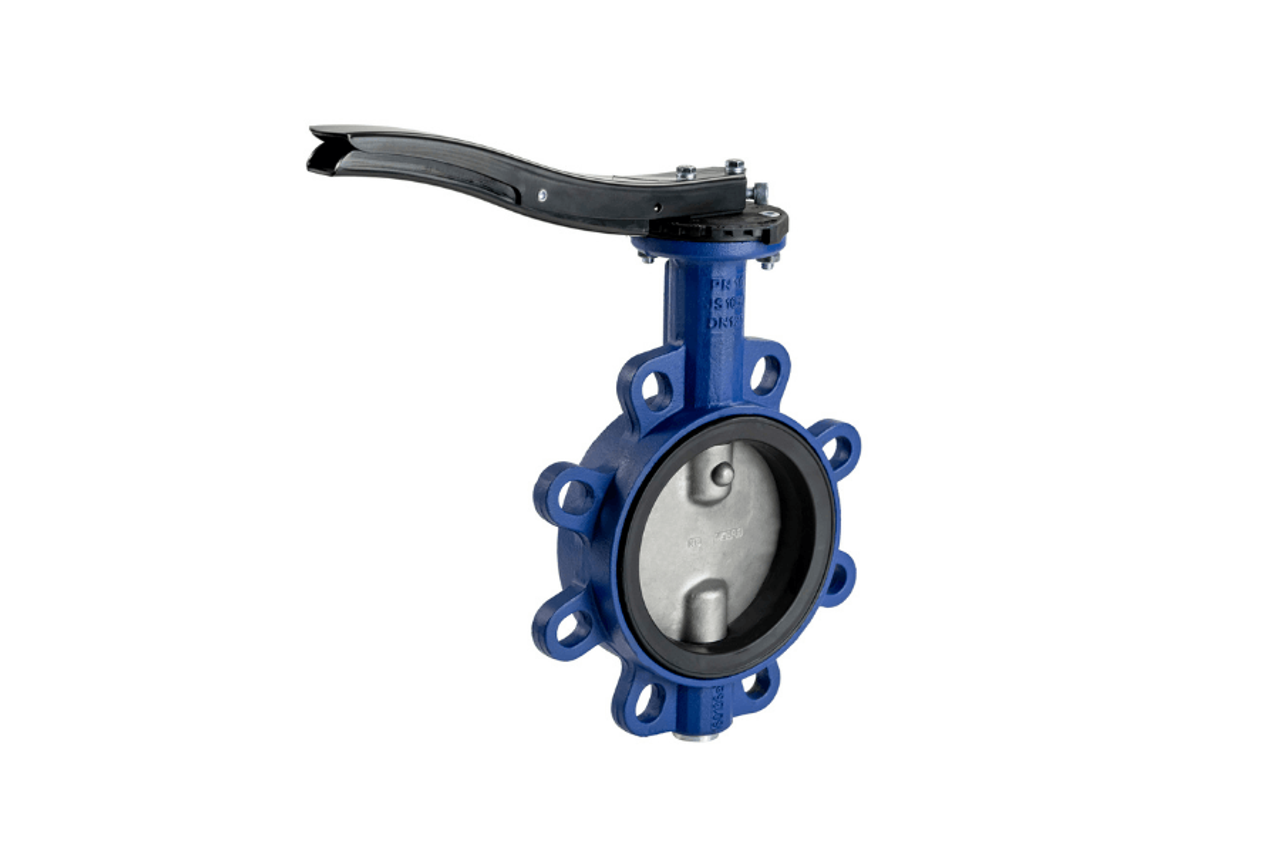

  • Lug Type / Anflanschklappe (Gewindeflansch)

  • Sonderausführungen:
    - Gasklappen (DVGW-G)
    - Regelklappen/Drosselklappen
    - Trinkwasserklappen (DVGW-W)



Was sind zentrische Absperrklappen?

In diesem Bereich möchten wir Ihnen die einfachste Variante und Bauart der Absperrklappen (engl. butterfly-valves) vorstellen, die zentrische Absperrklappe.

Bei der zentrischen Klappe ist der Drehpunkt der Klappenscheibe mittig zum Sitz und zur Rohrleitung (es sind nur elastische Dichtungen möglich, z.B. EPDM, NBR, Viton, Teflon). Es gibt verschiedene Gehäusearten. Zum einen die Wafer Type oder auch Einklemmklappe (Zwischenflansch) und zum anderen die Lug Type oder auch Anflanschklappe (Gewindeflansch) mit einteiligem oder zweiteiligem Gehäuse. Sowie die Monoflanschausführung (Ringgehäuse). Ein „Zwitter“-Gehäuse, und somit eine weitere Gehäuseart, sind die Doppelflanschgehäuse.

Der Vorteil dieser Gehäuse ist, wie bei der Gewindeflansch-Variante, dass sie einseitig abflanschbar sind und gerne für Schwereinsätze wie Schiffbau und in Wasserwerken eingesetzt werden. Die zentrischen Absperrklappen umfassen mögliche Werkstoffe von Grauguss oder Sphäroguss-Gehäuse, Stahl sowie Edelstahl.
