KSB BOAX-S/SF

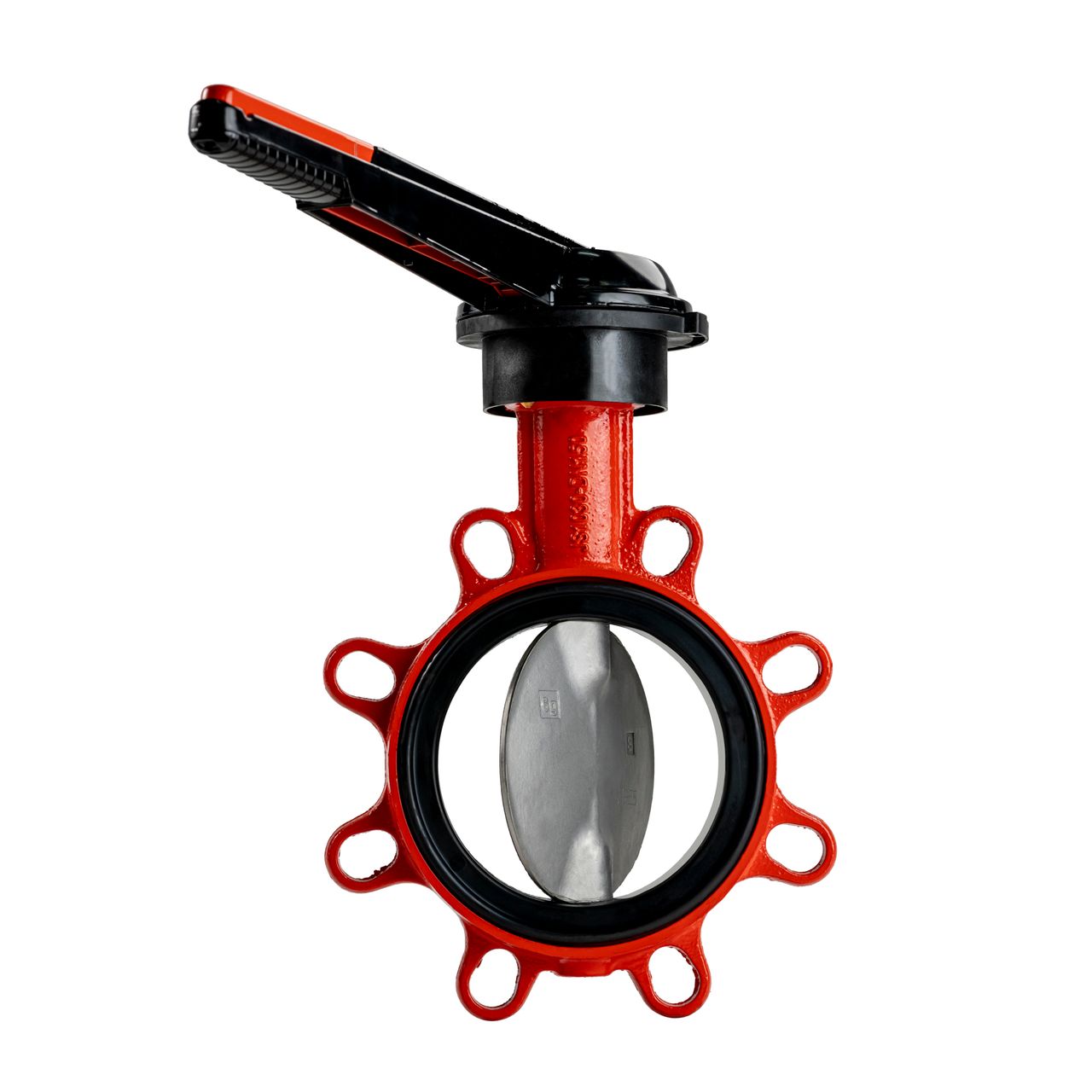

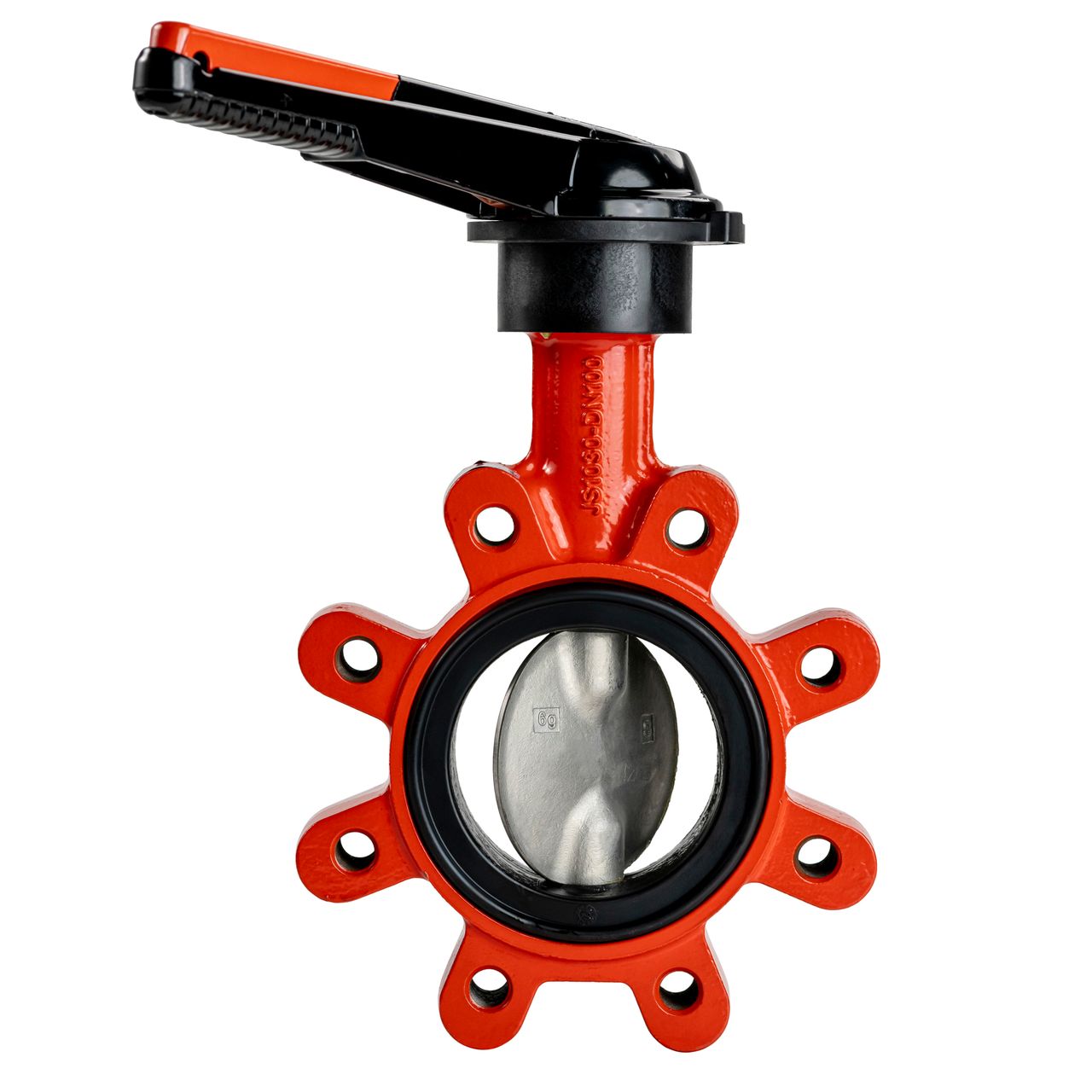

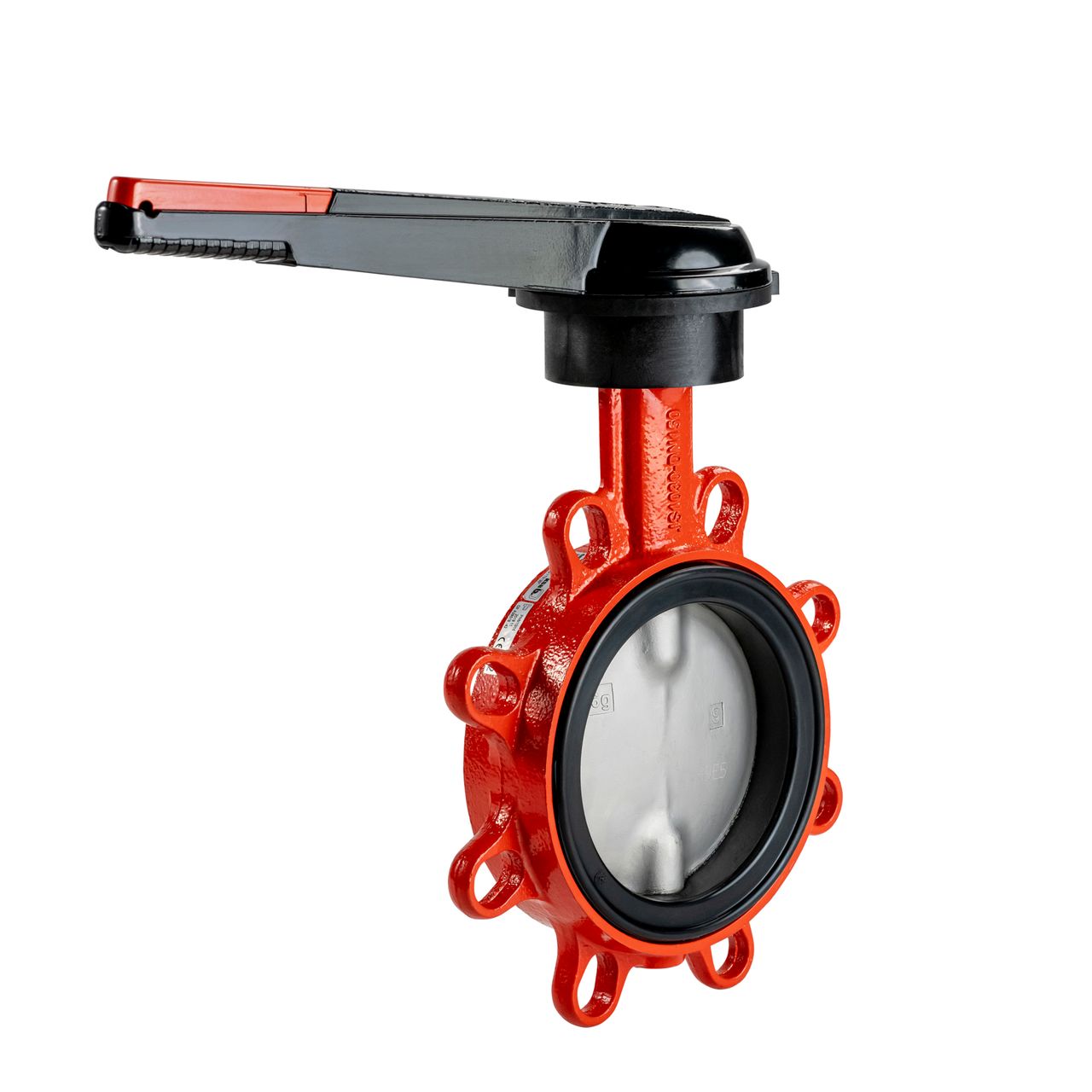

Bei der BOAX-S handelt es sich um eine zentrische Absperrklappe. Das Gehäuse ist mit Zentrieraugen (T2) ausgestattet. Das Gehäuse der BOAX-SF ist mit Gewindeflanschaugen (T4) mit Dichtleiste ausgestattet. Das einseitige Abflanschen und der Einbau als Endarmatur ist möglich und autorisiert.
Die Absperrklappe ist wartungsfrei und eine Halsverlängerung ermöglicht die Isolierung (nach Energiesparverordnung EnEV für DN20 bis 200). Baulängen sind nach ISO 5752-20 und EN 558-1-20 verfügbar.

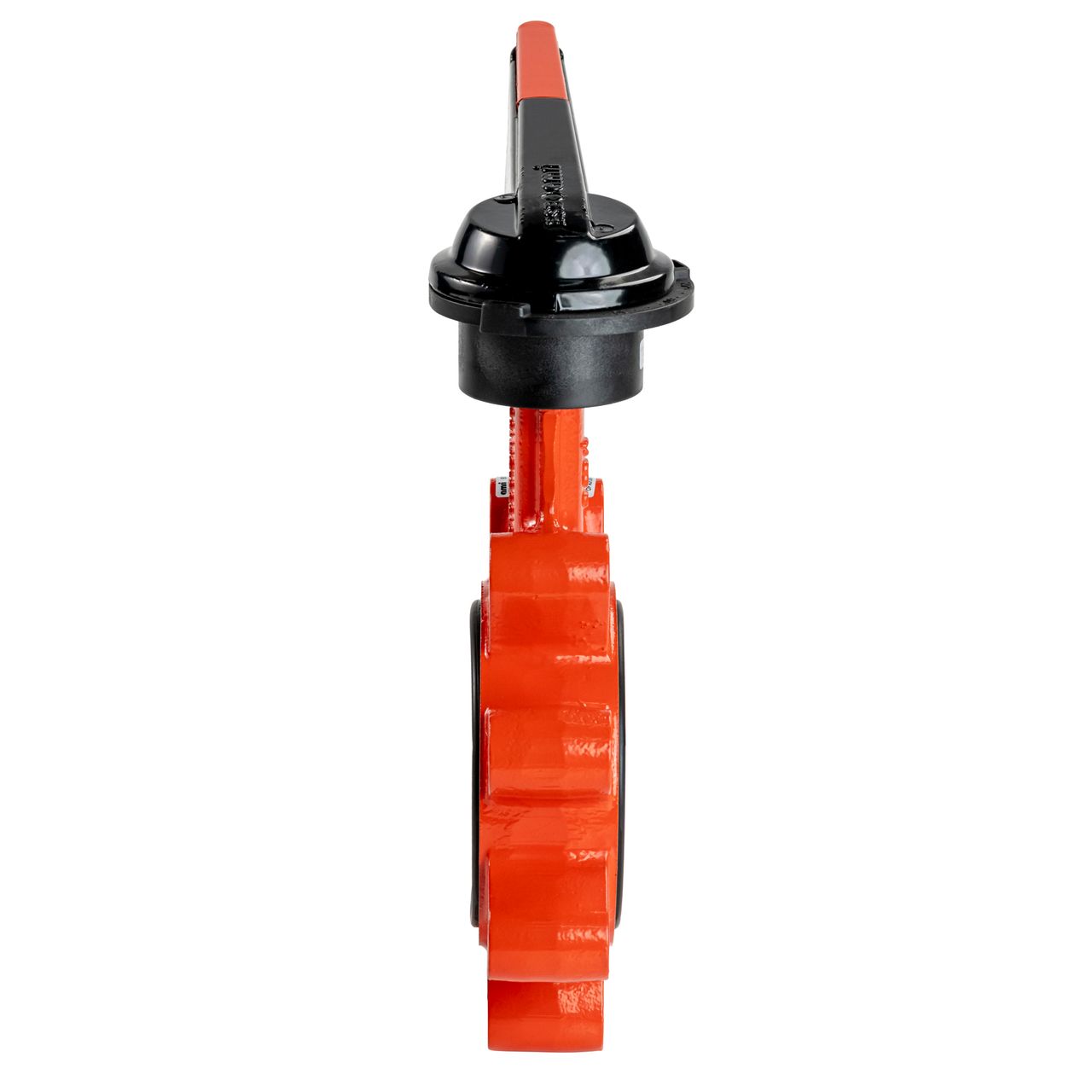

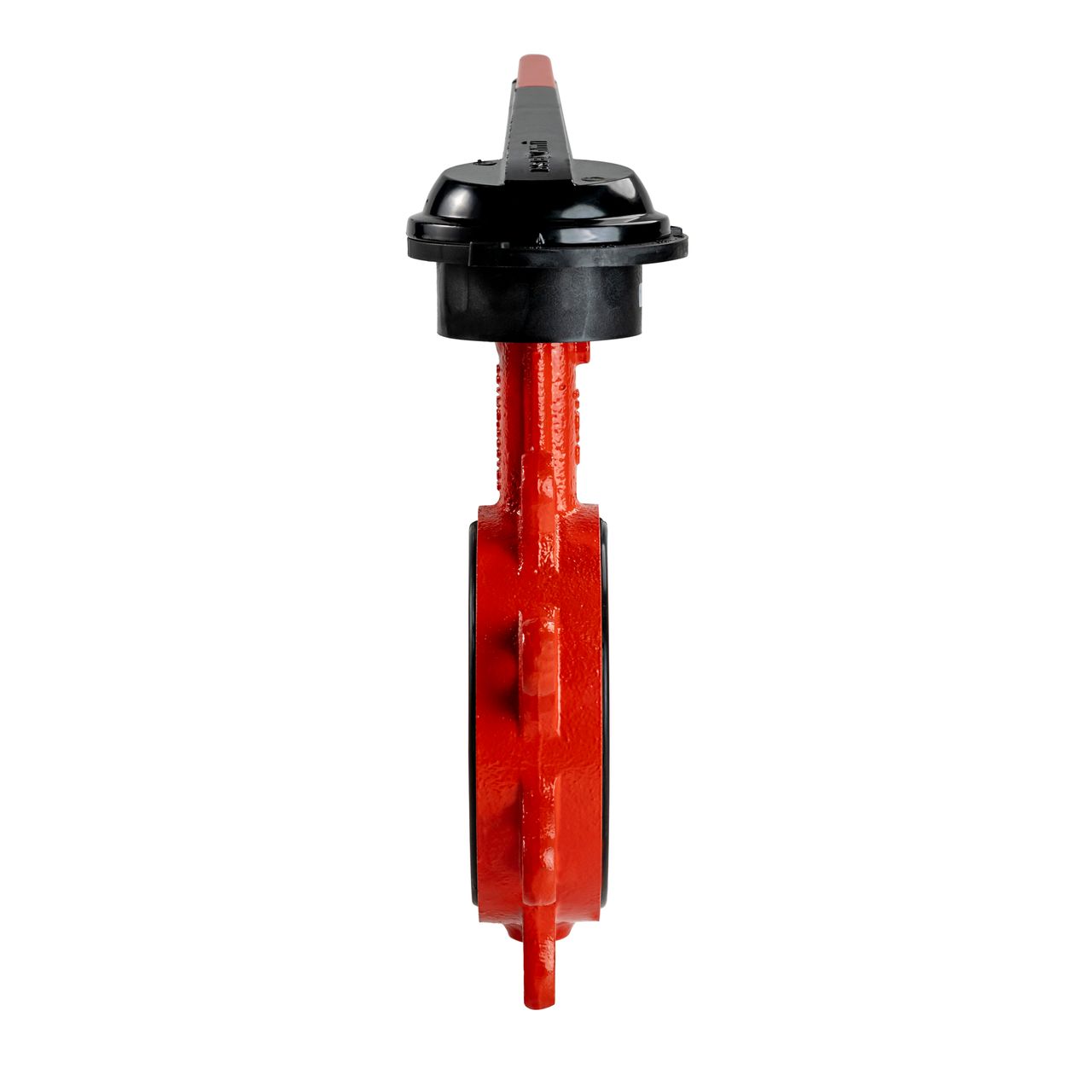

Die Absperrklappe kann mit Handhebel oder Untersetzungsgetriebe ausgerüstet werden.
Gehäusematerial: GGG40 (Sphäroguss), EN-GJS-400-15, EN-JS1030
Flansch: Antriebsflansch nach ISO 5211
Nennweite: DN20-200 (Handhebel), weitere auf Anfrage
Ringbalg: EPDM
Druckstufe: PN 6/10/16
Maximal zulässiger Druck (bar): 16
Maximal zulässige Temperatur: >-10
Maximal zulässige Temperatur: < 130 Grad Celsius
Vakuumbetrieb bis: 0,2 bar absolut
Maximal zulässige Strömungsgeschwindigkeit bei Betriebsdruck: Max. 4m/s bei Wasser
Medium: Heizungswasser, Trinkwasser, Kühlwasser, Frischwasser, Wasser-Glykol-Gemische, Öl, Druckluft, auf Anfrage auch andere Medien!
Daten Handhebel: 4 Hebellängen (165mm, 260mm, 330mm,460mm), Aluminiumlegierung, nicht abbaubar, Verriegelung in 13 Stellungen möglich (2 Endlagen, 11 Zwischenstellungen)

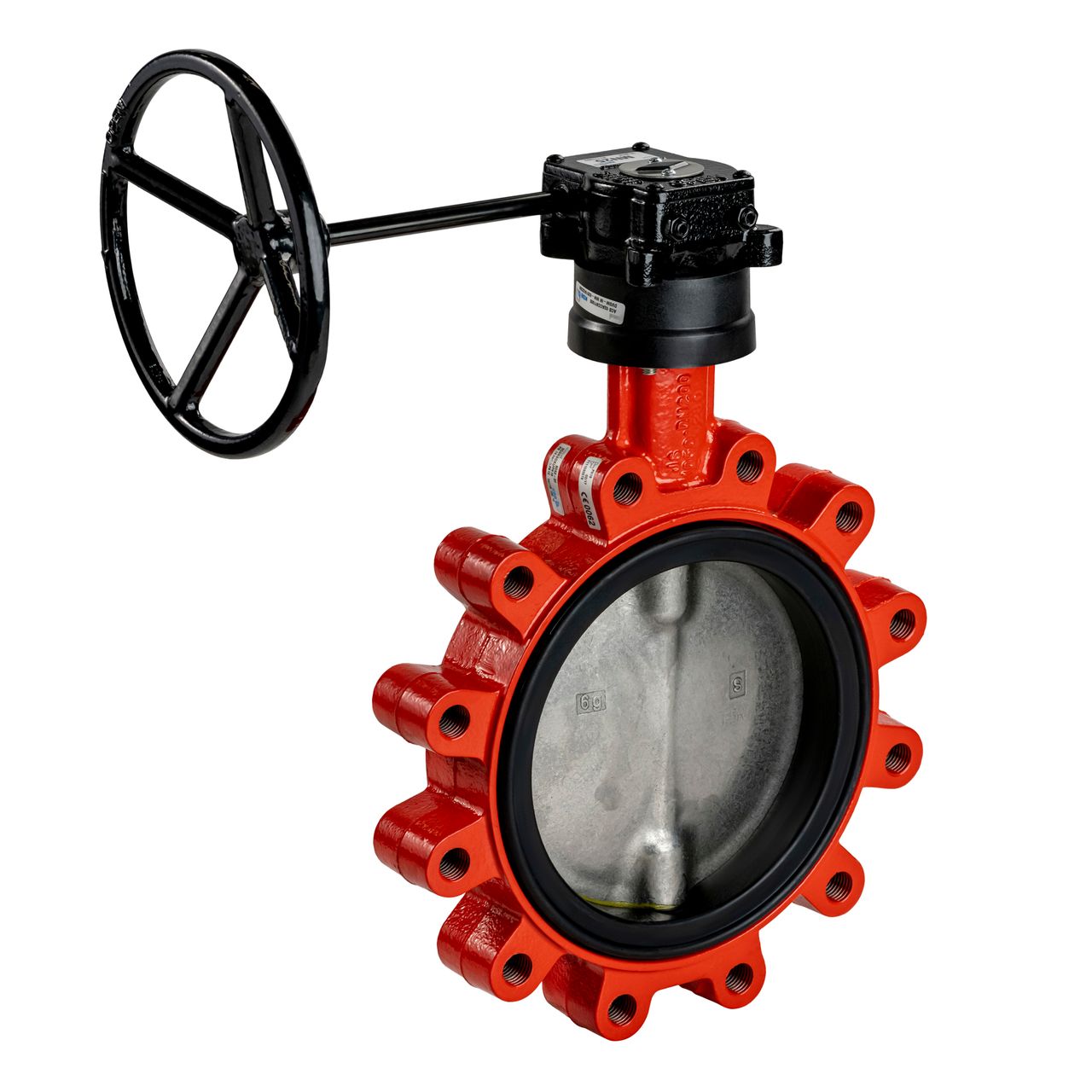

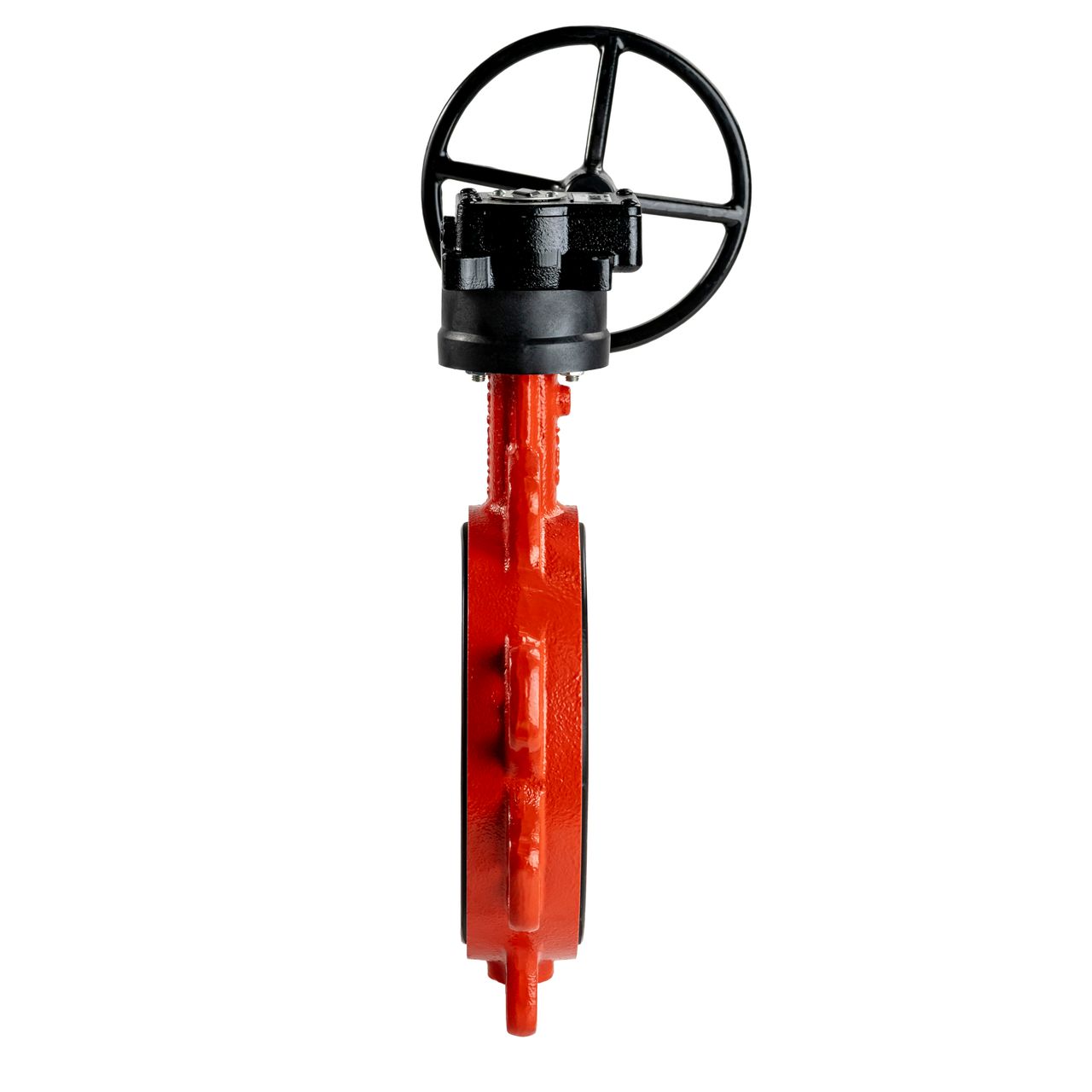

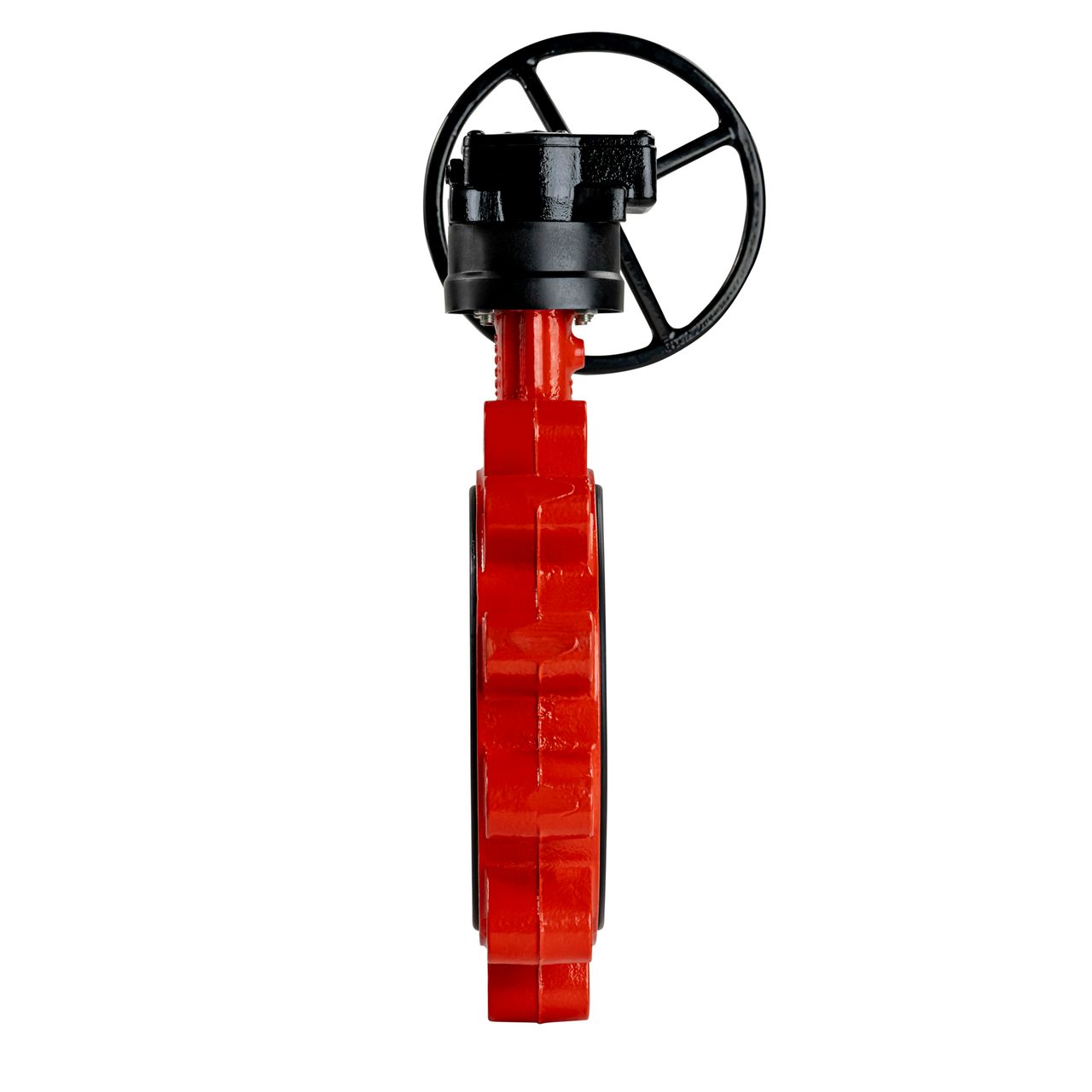

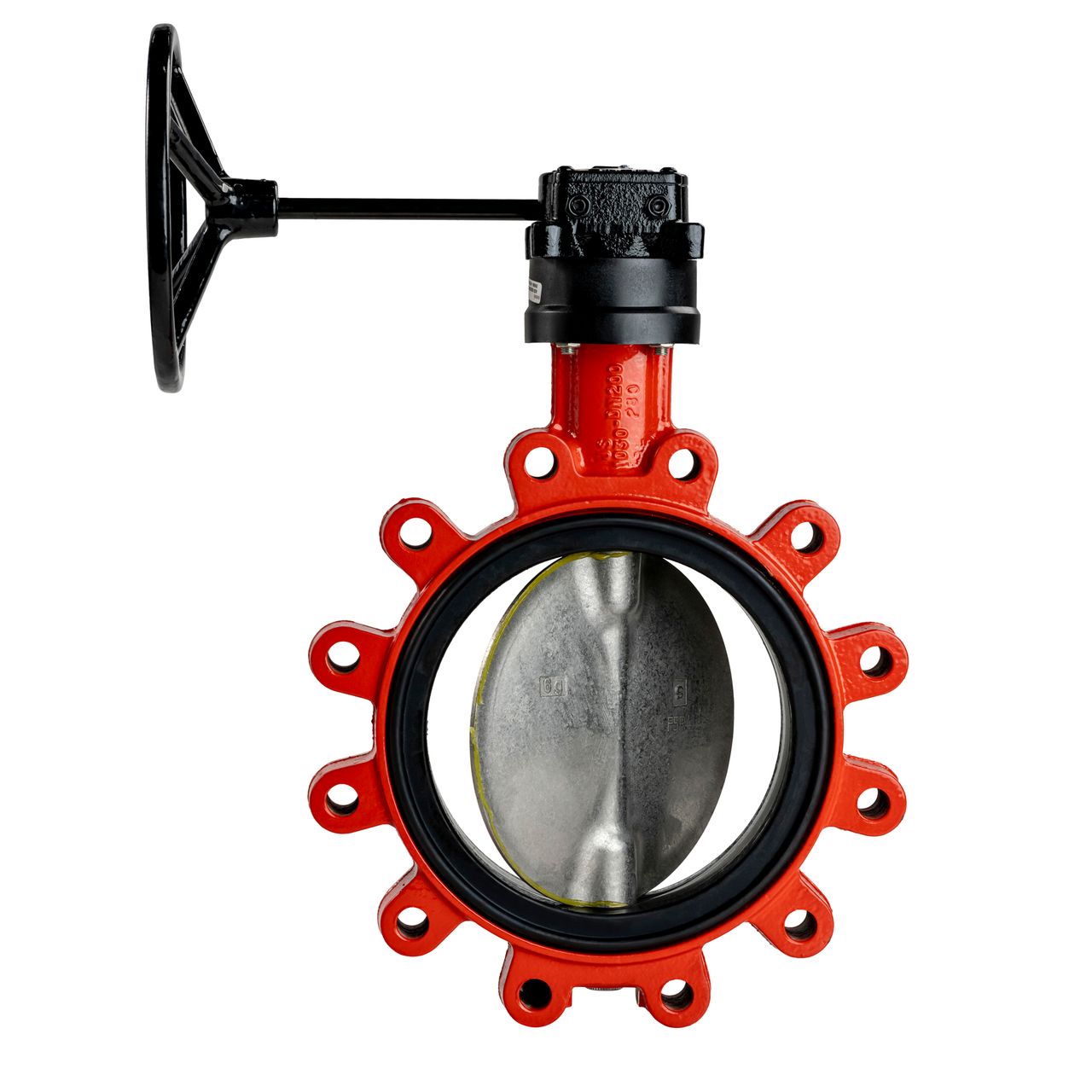

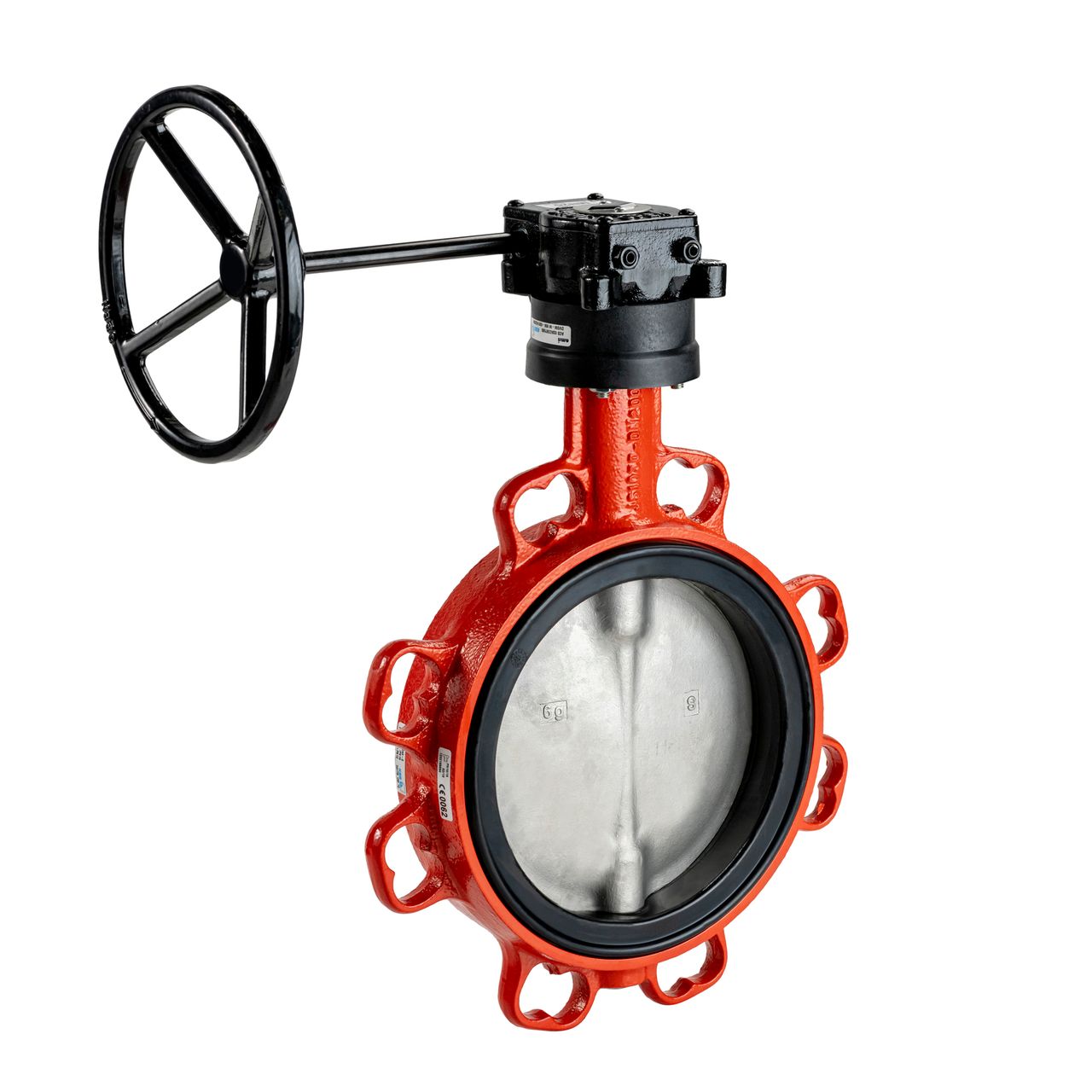

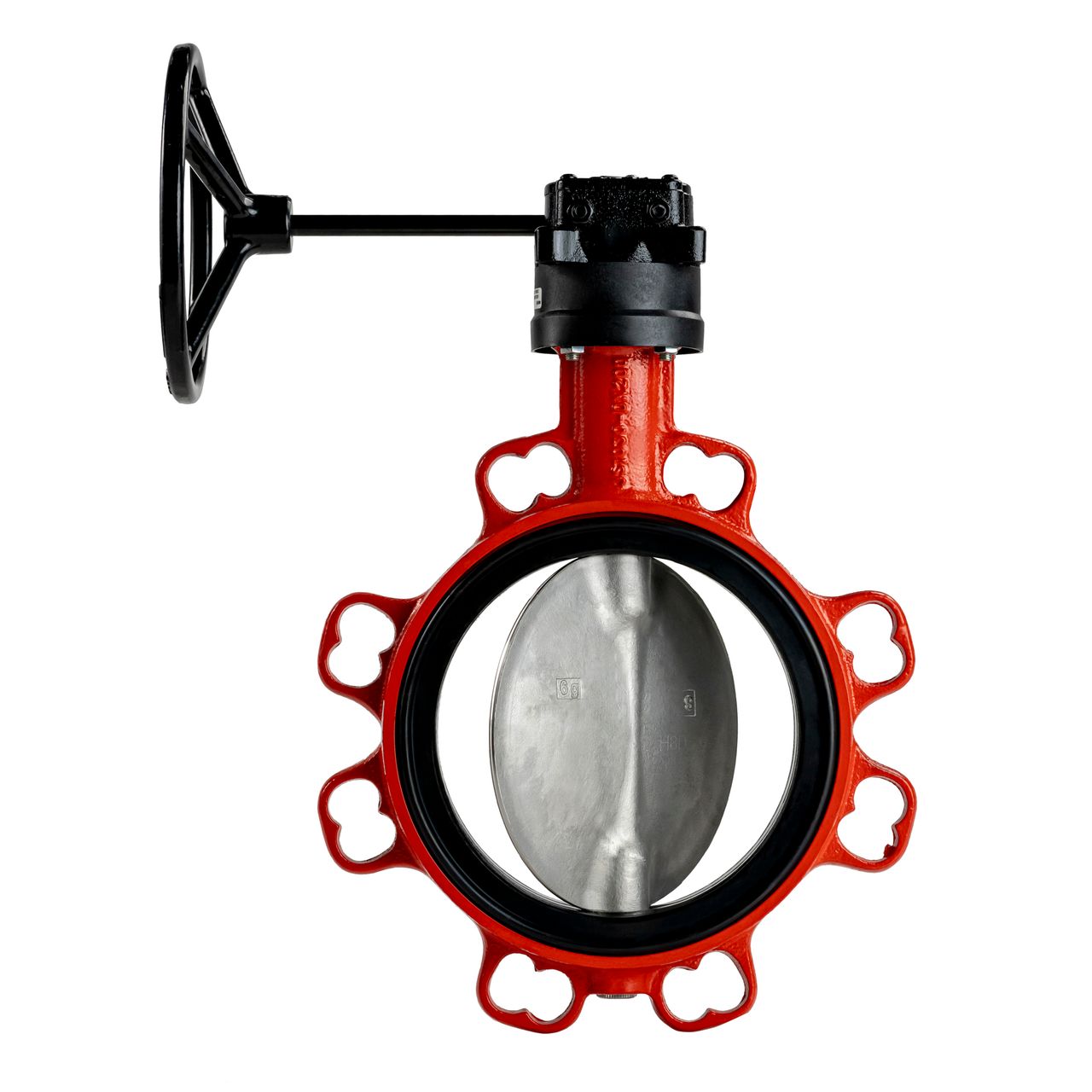

Daten Untersetzungsgetriebe: Drehmomente bis 250Nm, Kraftübertragung durch Planetengetriebe (eignet sich besonders für zentrische Absperrklappen), Außenbeschichtung aus Polyurethan, Umgebungstemperatur bei -20 bis +80 Grad Celsius, Schutzgrad IP67. Das Handrad des Untersetzgetriebes kann bei Bedarf mit einer Kette verriegelt werden. Ein Schloss ist nicht im Lieferumfang mit inbegriffen. Untersetzungsgetriebe (Baureihe Ma) können mit einer elektrischen Endschalterbox ausgerüstet werden.
Einsatzgebiete: Klimaanlagen, Warmwasserheizungen, Hauswasserversorgung, Lackieranlagen, Schwimmbadtechnik, Regenwassernutzung, Waschanlagen, Druckerhöhung, Bewässerungsanlagen, Beregnungsanlagen
Das Thermometer (BOAX-S/SF) kann in der Handhebel-Ausführung in Heizungsanlagen Temperaturen von 0 Grad Celsius bis 140 Grad Celsius messen. In Kühlanlagen kann es Temperaturen von minus 20 bis 60 Grad Celsius messen.
Die Absperrklappen sind gereinigt, verpackt und frei von jeglichen lackbenetzungsstörenden Substanzen.
