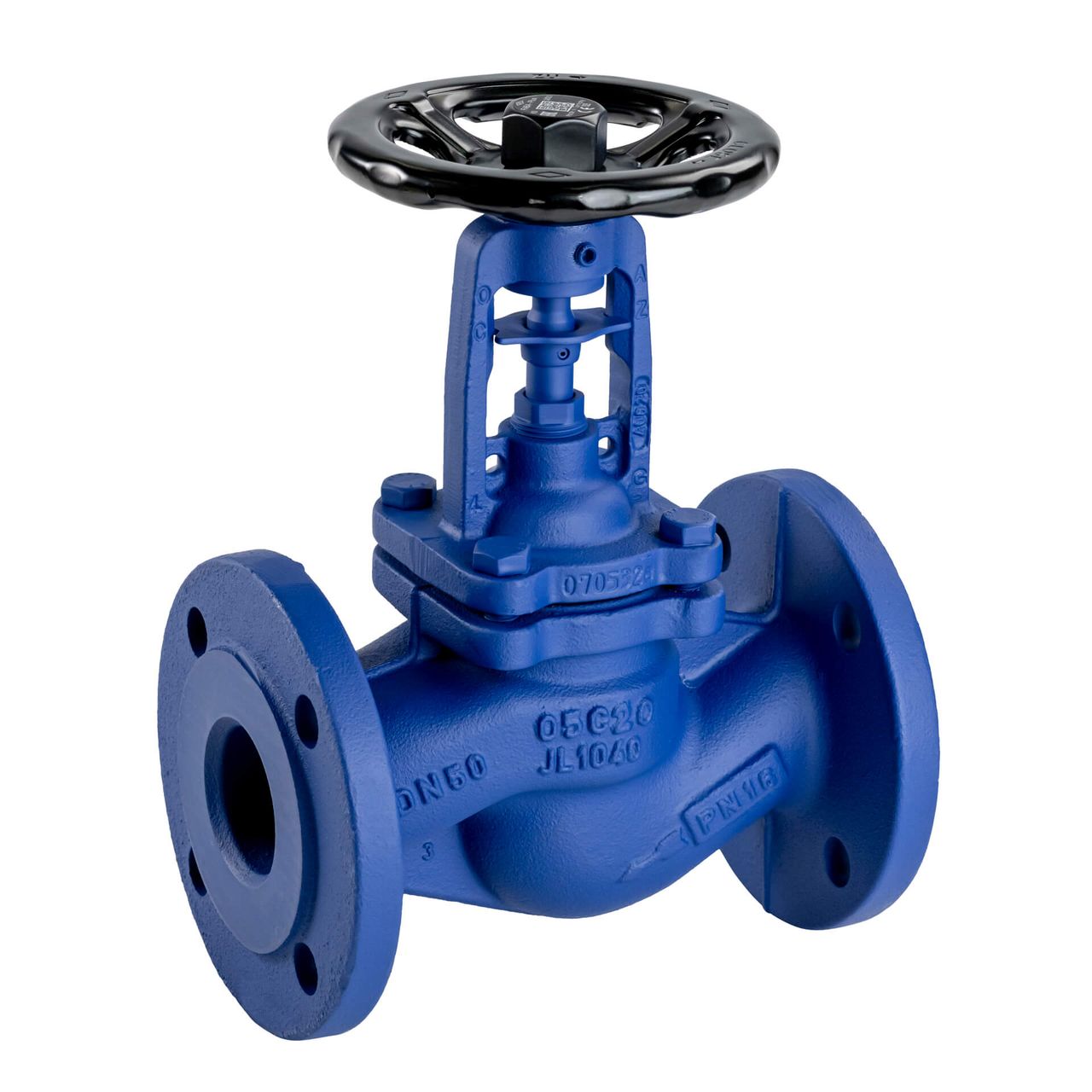

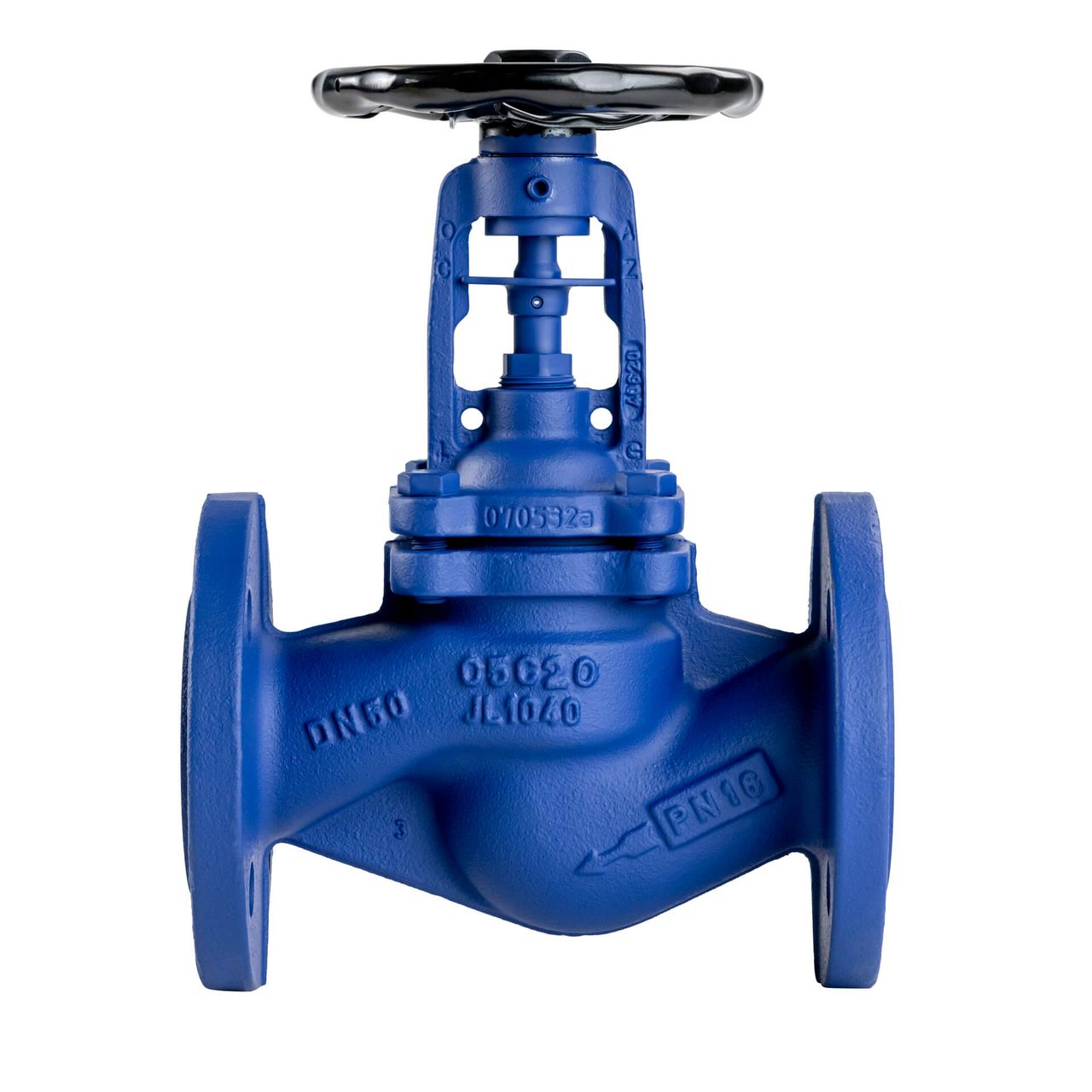

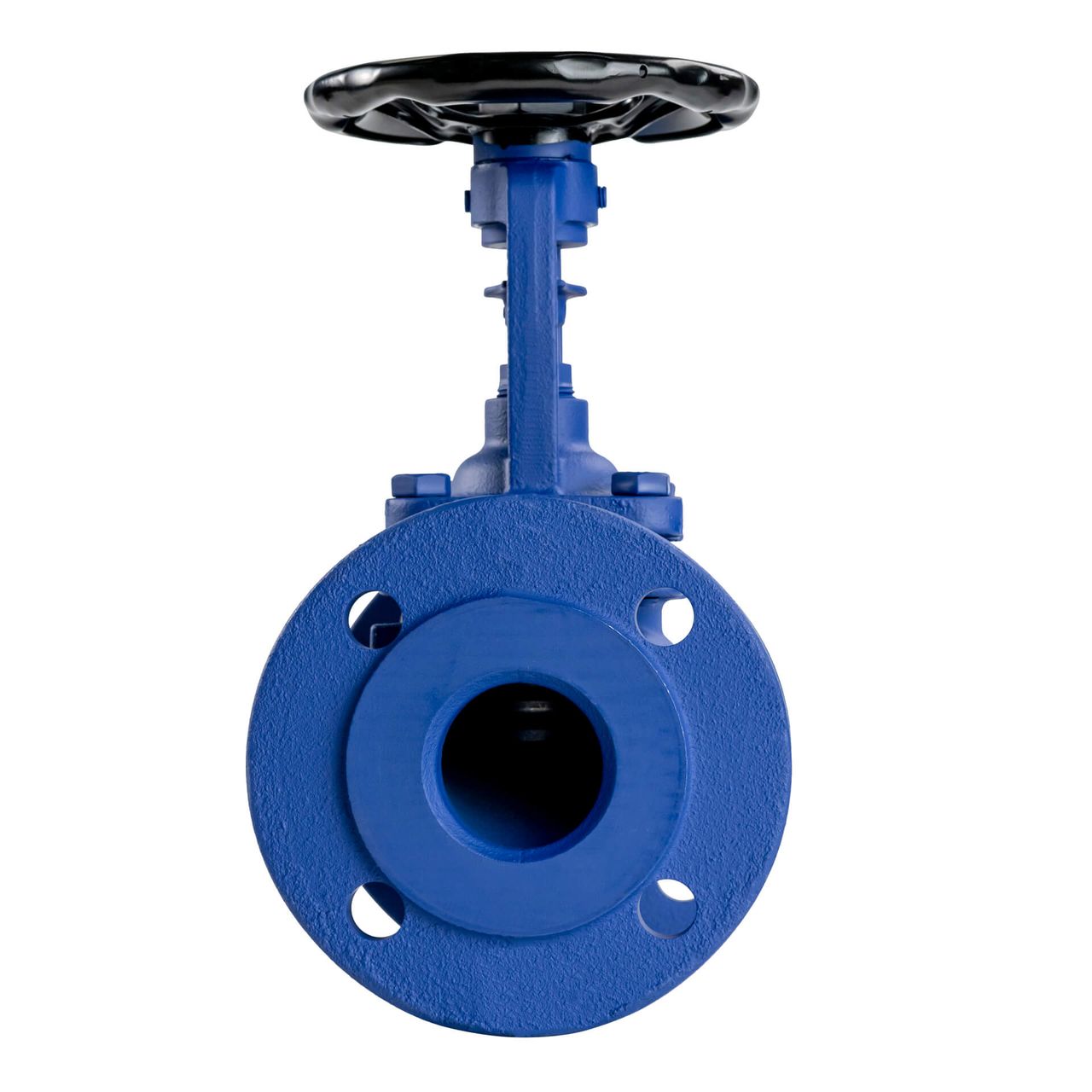

ARI FABA Plus (Fig.12.046) Absperrventil mit Faltenbalgabdichtung
Bei Figur 12.046 des ARI FABA® handelt es sich um ein wartungsfreies Absperrventil in Durchgangsform mit Flansch- und Faltenbalgabdichtung (gem. EN558, FTF-1).
Das Gehäuse des ARI FABA® 12.046 besteht aus Grauguss (EN-JL 1040) mit Grundanstrich und der doppelwandige Faltenbalg aus Edelstahl (1.4571). Die Innenteile bestehen aus 1.4021+QT.
Zudem beinhaltet das Bauteil eine Feingewindespindel (mit außenliegendem und gerolltem Gewinde), einem flachen Trichterschmiernippel, eine versenkte Feststellvorrichtung, einen wärmeableitenden für Anbauteile optimierten Bügeldeckel, der aus EN-JS1049 besteht, einer Sicherheitsstoffbuchse, eine lösbare Verdrehsicherung mit Anzeigevorrichtung und einem metallischem Handrad mit Kataphoresebeschichtung.
Das Produkt kommt in folgenden Anwendungsbereichen zum Einsatz:
Chemische Industrie
Aufbereitungsanlagen
Krankenhaustechnik
Verfahrenstechnik
Anlagen mit aggressiven Medien
Brauchwasseranlagen
Werkstoff Gehäuse: GG25, EN-JL1040, EN-GJL-250
Nenndruck: PN16
Nennweite: DN15-300
Besonderheit: Flansch
DIN DVGW-Prüfzeichen: EN-JS1049
EN ISO: 1548-1/TA-Luft
TÜV-Prüfnr.: TA 07 2016 C04
Hinweise:
Bei hohen Differenzdrücken ist ein Entlastungskegel erforderlich.
Der Endschalter ist im Betrieb nachrüstbar.
