Faltenbalgventile für die Industrie

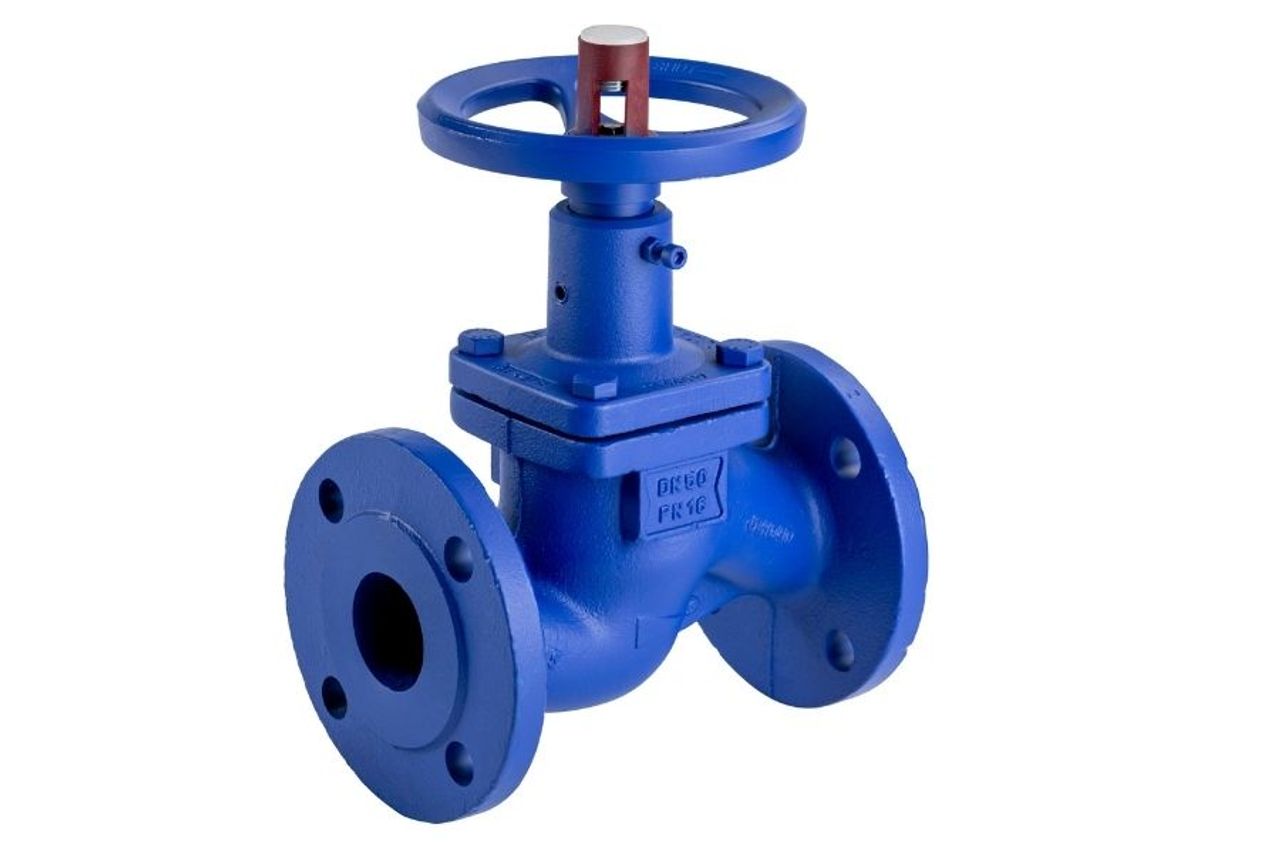

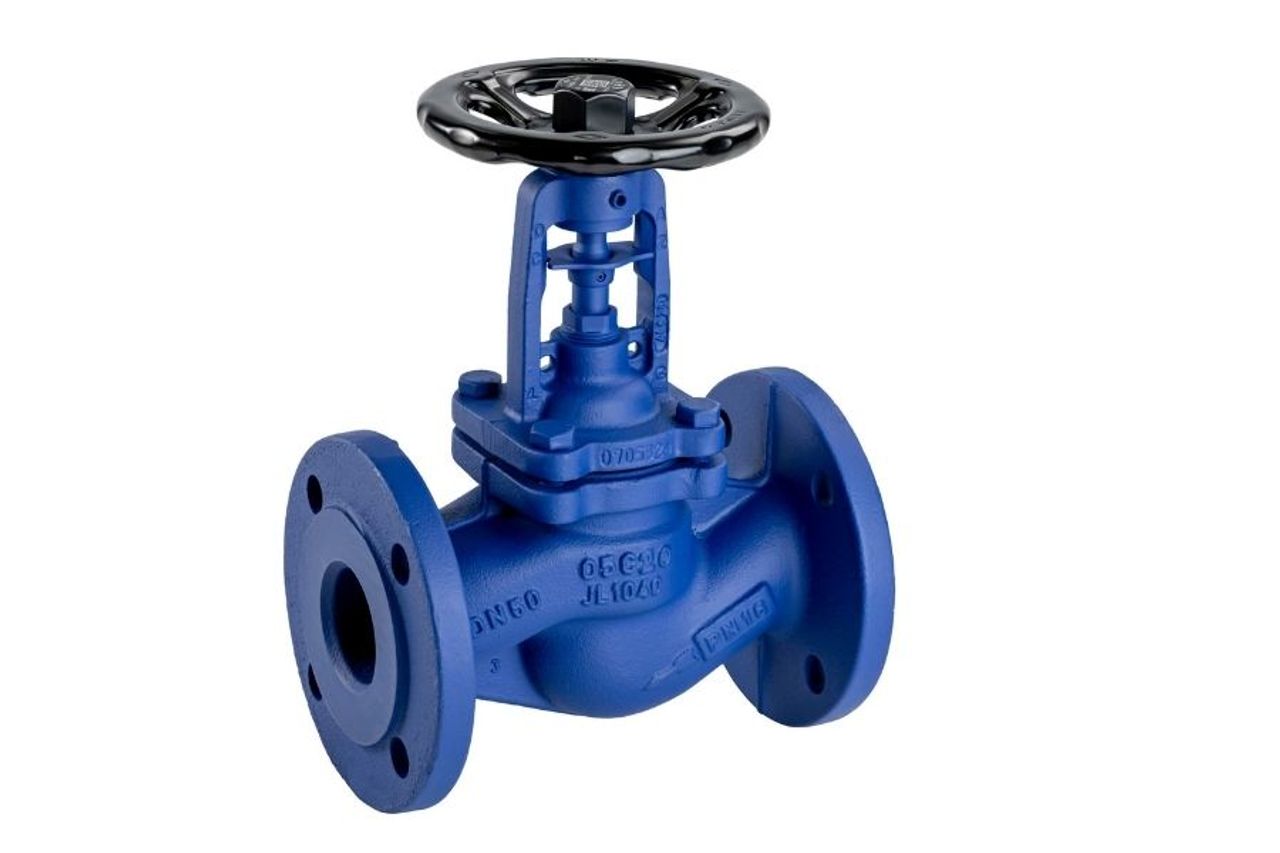

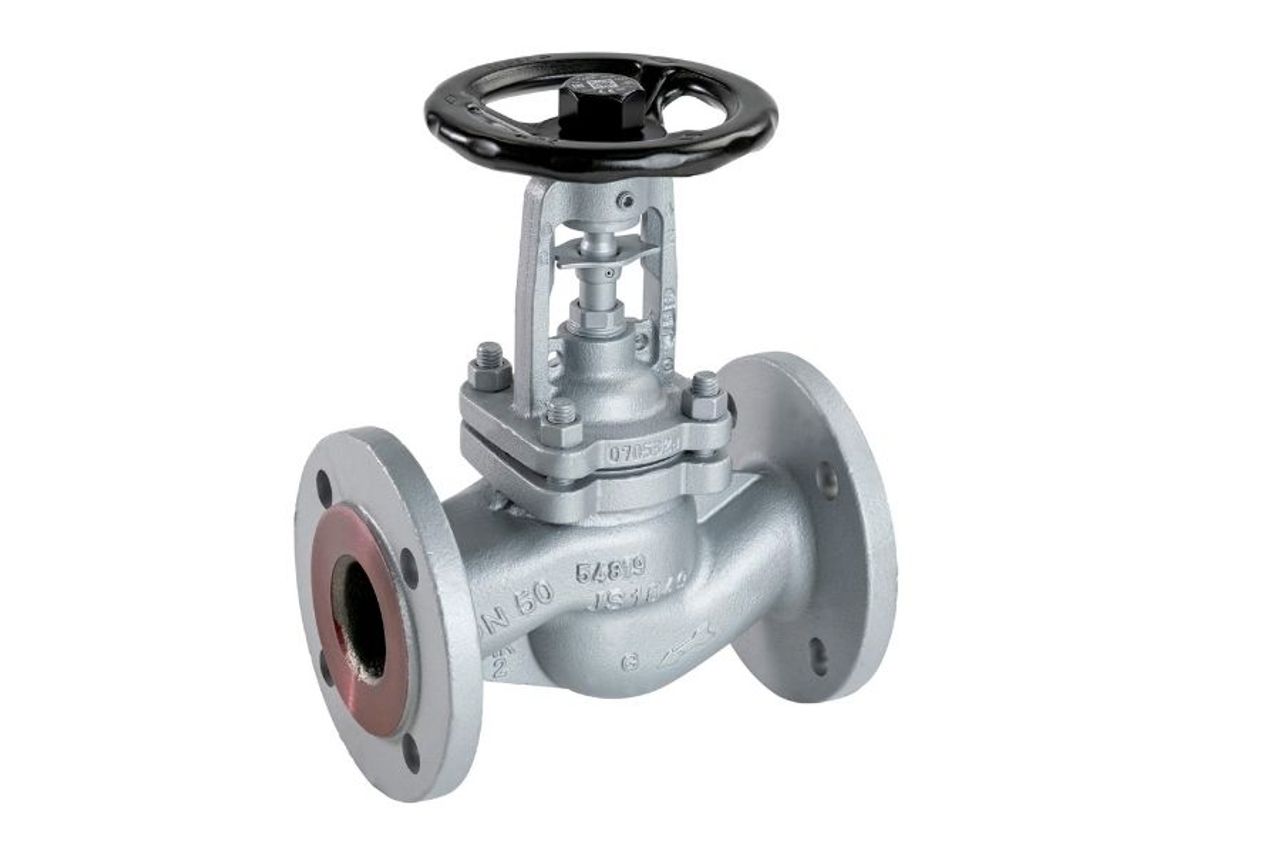

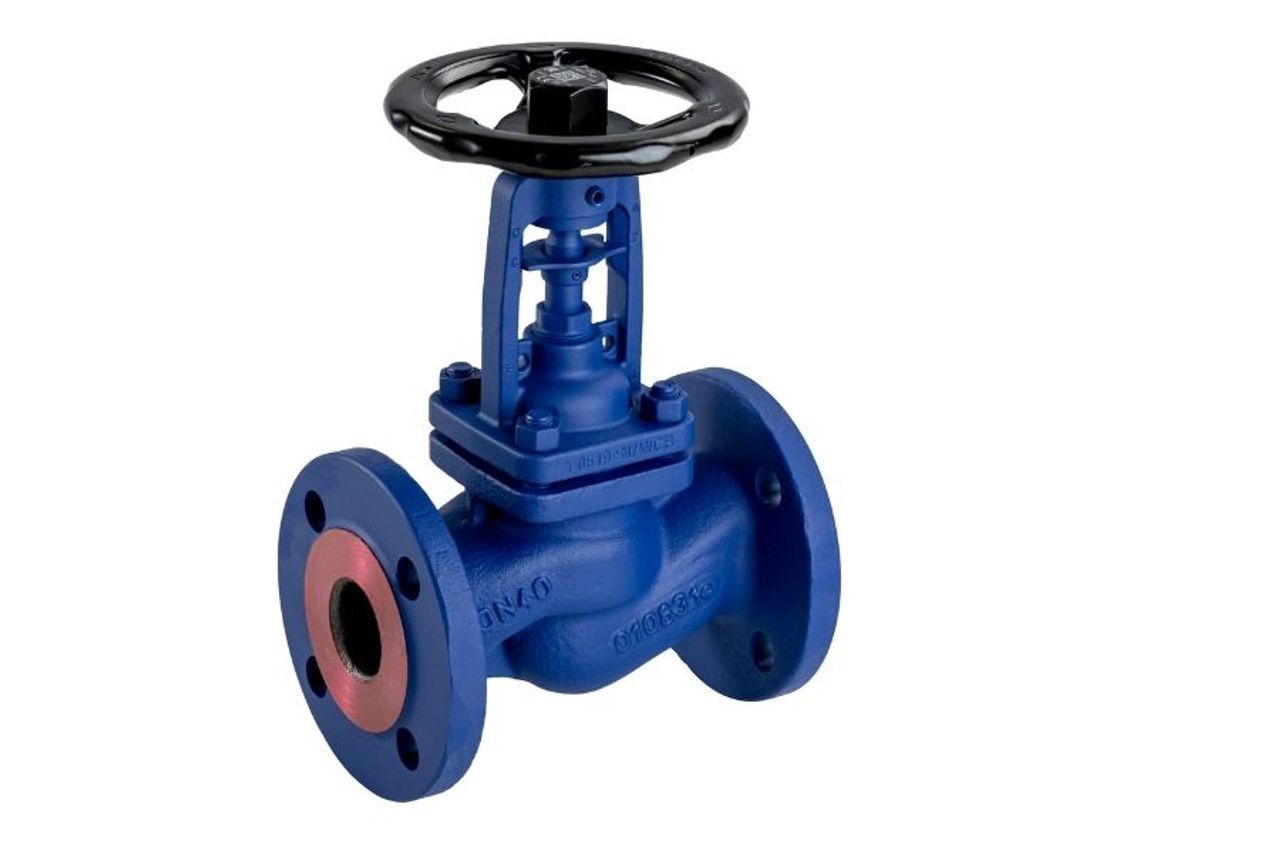

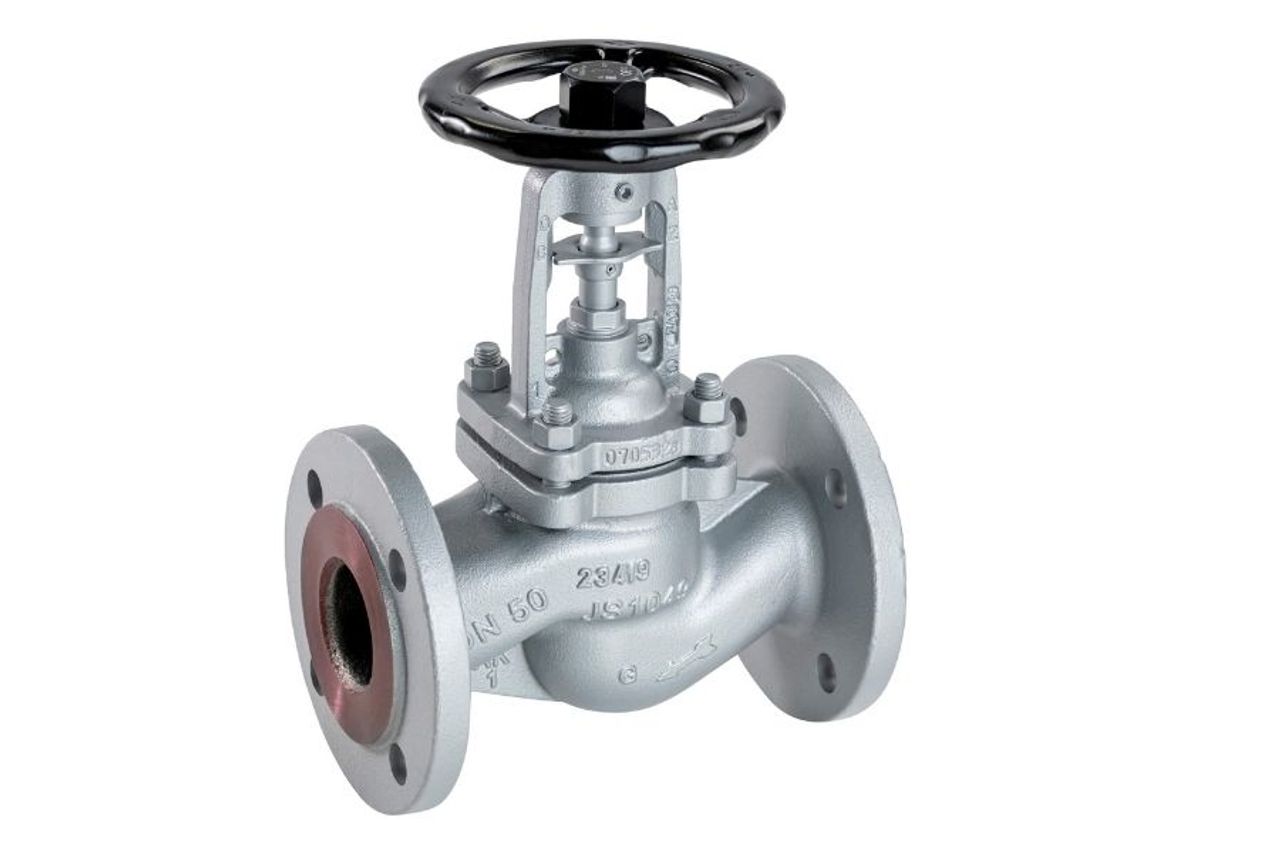

Das Armaturenzentrum führt hochwertige Faltenbalgventile namhafter Marken, darunter ARI, Zetkama und KSB. Unser Portfolio umfasst elektrisch, pneumatisch und hydraulisch betriebene Ventile sowie Ausführungen mit Handrad. Sie finden bei Faltenbalgventile mit Gehäusen aus Grauguss, Edelstahl, Titan und weitern Materialien.
Wir bieten Ihnen neben der großen Produktauswahl, konditionelle Vorteile, Just-In-Time Lieferung und fachliche Beratung. Sprechen Sie uns gerne an!
Für jede Anwendung die richtigen Faltenbalgventile
Unsere Faltenbalg-Absperrventile sind vielseitig einsetzbar. Sie können für Prozesse mit Reinstdampf, unter Hochdruck, bei der Verarbeitung von Ölen und vielen weiteren Anwendungen genutzt werden. Sie finden u. a. Verwendung in der Chemieindustrie, Energiewirtschaft, dem Maschinenbau und der Verfahrenstechnik.
Wir freuen uns auf Ihre Anfrage
Nutzen Sie für Rückfragen oder Bestellungen gerne unser Formular. Alternativ erreichen Sie uns per E-Mail an daz.ts@thyssenkrupp-materials.com oder Telefon unter +49 521 1451-208.
Ausführungen von Faltenbalgventilen
Ausführungen von Faltenbalgventilen
Faltenbalgventile können als Absperrventile, Drosselventile oder auch Regelventile eingesetzt zum Einsatz kommen. Je nach Einsatz und Funktion wird der Absperrkörper in folgenden Ausführungen gewählt:
Flachkegel
Zylinder
Parabolkegel
Kegel
Faltenbalgventile sind manuelle oder motorbetriebene Ventile mit 2 oder mehrere Anschlüssen. In der Regel wird der Durchfluss durch Rotation der Spindel (bei pneumatischer oder hydraulischer Betätigung auch per Schubeinheit), die den Absperrkörper kontinuierlich zum Sitz führt gedrosselt, während sich die offene Fläche der Ventilöffnung allmählich reduziert.
Einsatz finden Faltenbalgarmaturen häufig bei Medien, die umweltgefährdend (explosiv, flüchtig, toxisch oder aggressiv) sind oder nicht verschmutzt werden dürfen. Die Medien selbst können Flüssigkeiten, Gase oder Dämpfe sein.
Wie werden Faltenbalgventile eingesetzt?
Metallische Abdichtung im Gehäusesitz und entsprechende Gehäusewerkstoffe ermöglichen Faltenbalgventile in Temperaturbereichen von -196 bis über 800°C eingesetzt werden können. Weichdichtende Faltenbalgventile oder ausgekleidete Faltenbalgventile haben eine gute Dichtwirkung im Durchgang oder sind chemisch gegen diverse Medien extrem beständig, jedoch im Temperaturbereich durch das verwendete Elastomer als Dichtelement oder den Beschichtungswerkstoff nur begrenzt temperaturbeständig.
In hochwertigen Faltenbalgventilen, kommen mehrlagige Faltenbälge zum Einsatz. Diese Faltenbälge sind nicht so empfindlich gegen Druckstöße (engl.: pressure surge) können aber gleichwohl in Abhängigkeit des maximalen Druckanstiegs durch diese zerstört werden.
Vorteile von Faltenbalgventilen
Bedingt durch die Bauart, werden Ventile meist für eine Strömungsrichtung eingesetzt, sie haben einen höheren Strömungswiderstand als beispielsweise Schieber oder Kugelhähne. Der Strömungswiderstand von Armaturen hängt in erster Linie davon ab, wie stark das Medium beim Passieren der Armatur umgelenkt wird, ob sich der Querschnitt verengt und ob an Kanten Verwirbelungen auftreten.
Bei Ventilen wird das Medium im Ventilkörper mehrfach umgelenkt. Diese Umlenkung bringt einen recht hohen Strömungswiderstand mit sich, ermöglicht aber auch die guten Drossel – oder Reguliereigenschaften der Ventile. Setzt man spezielle Regulierkegel an Stelle von einem Drossel - oder Absperrkegel ein, wird eine noch feinere Regulierung möglich.
Antriebsarten von Faltenbalg-Absperrventilen
Die Bedienung erfolgt meist per Handrad, größere Absperrventile werden mit Getrieben ausgerüstet, auch die Automatisation ist möglich, egal ob elektrische, pneumatische oder hydraulische Antriebe genutzt werden sollen.
Nennweiten von Faltenbalgventilen
Üblich ist der Einsatz von Faltenbalgventilen in den Nennweiten von DN 15 bis DN 500, gelegentlich auch darüber hinaus. Bei größeren Nennweiten und höheren Drücken ergeben sich bei Ventilen sehr hohe Spindelkräfte, diese lassen sich durch einen Entlastungskegel (zur inneren Entlastung) oder einen Bypass (extern Entlastung) begrenzen. Voraussetzung für eine Druckentlastung ist ein Druckaufbau in der angeschlossenen Rohrleitung.
Wir liefern für Ihre Anwendungen sowohl Niederdruckfaltenbalgventile bis PN 16, Mitteldruckfaltenbalgventile bis PN 63 als auch Hochdruckfaltenbalgventile bis PN 250.
Unter anderem bevorraten wir wartungsfreie Faltenbalgventile der Hersteller ARI, Zetkama und KSB für Sie. Grundsätzlich kooperieren wir mit vielen namhaften Herstellern, sind Technologie-Partner von Phönix oder WTA u.a. Je nach Ihren Anforderungen liefern wir Ihnen Faltenbalgventile auch mit den von Ihnen benötigten Antrieben.
Unsere Liefermöglichkeiten im Bereich der Industrie-Klappen:
Flansch
Anschweißenden
Schweißmuffe
Gewinde
