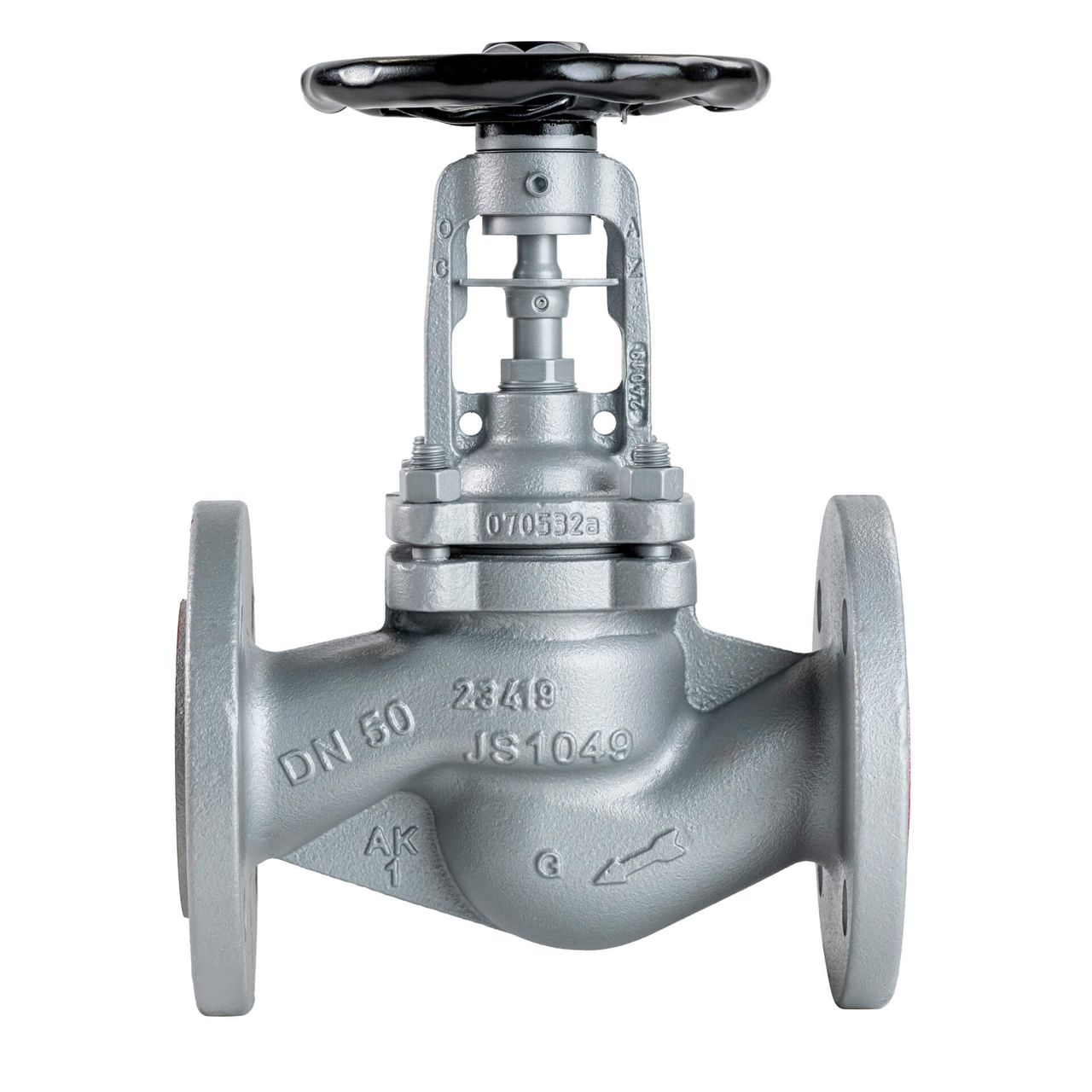

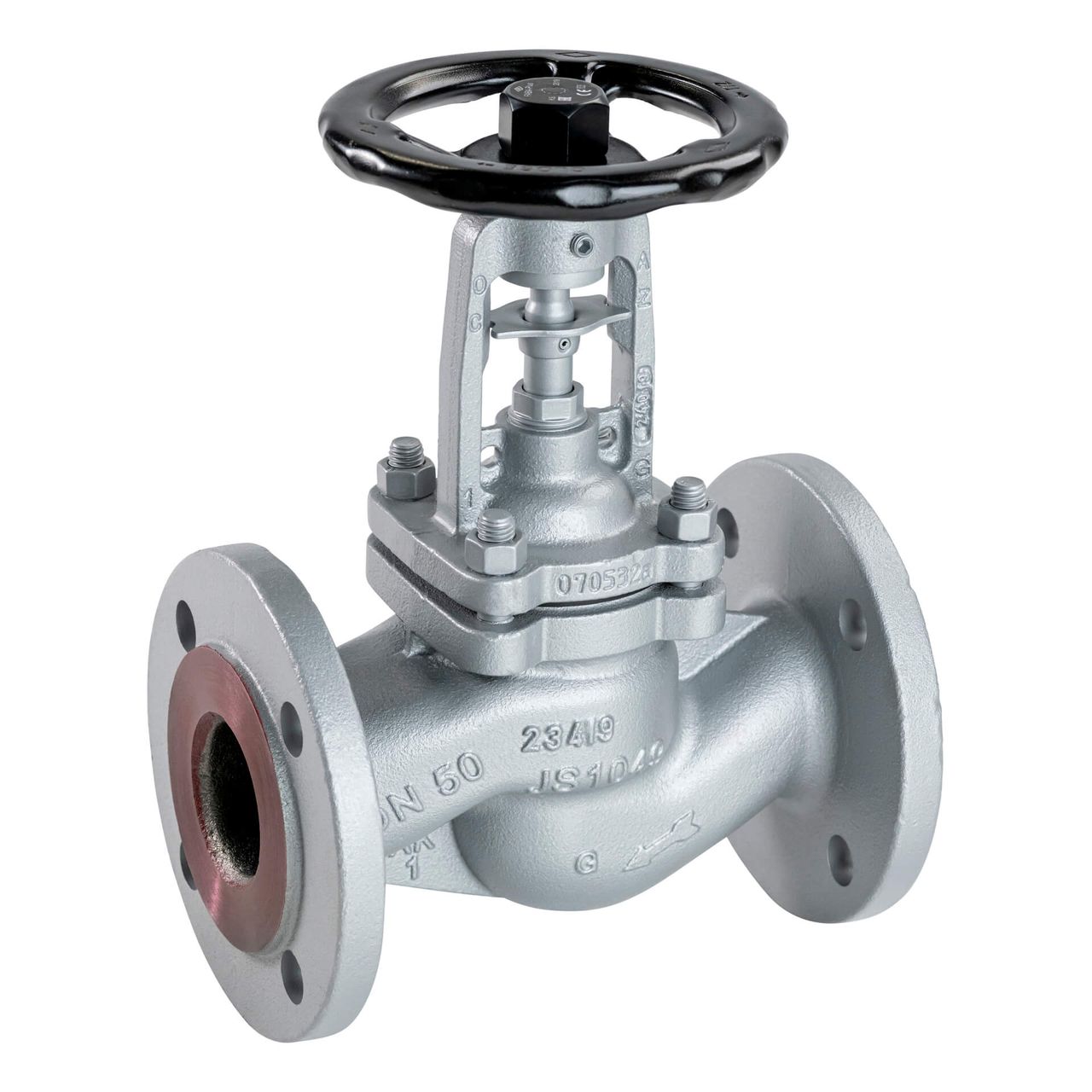

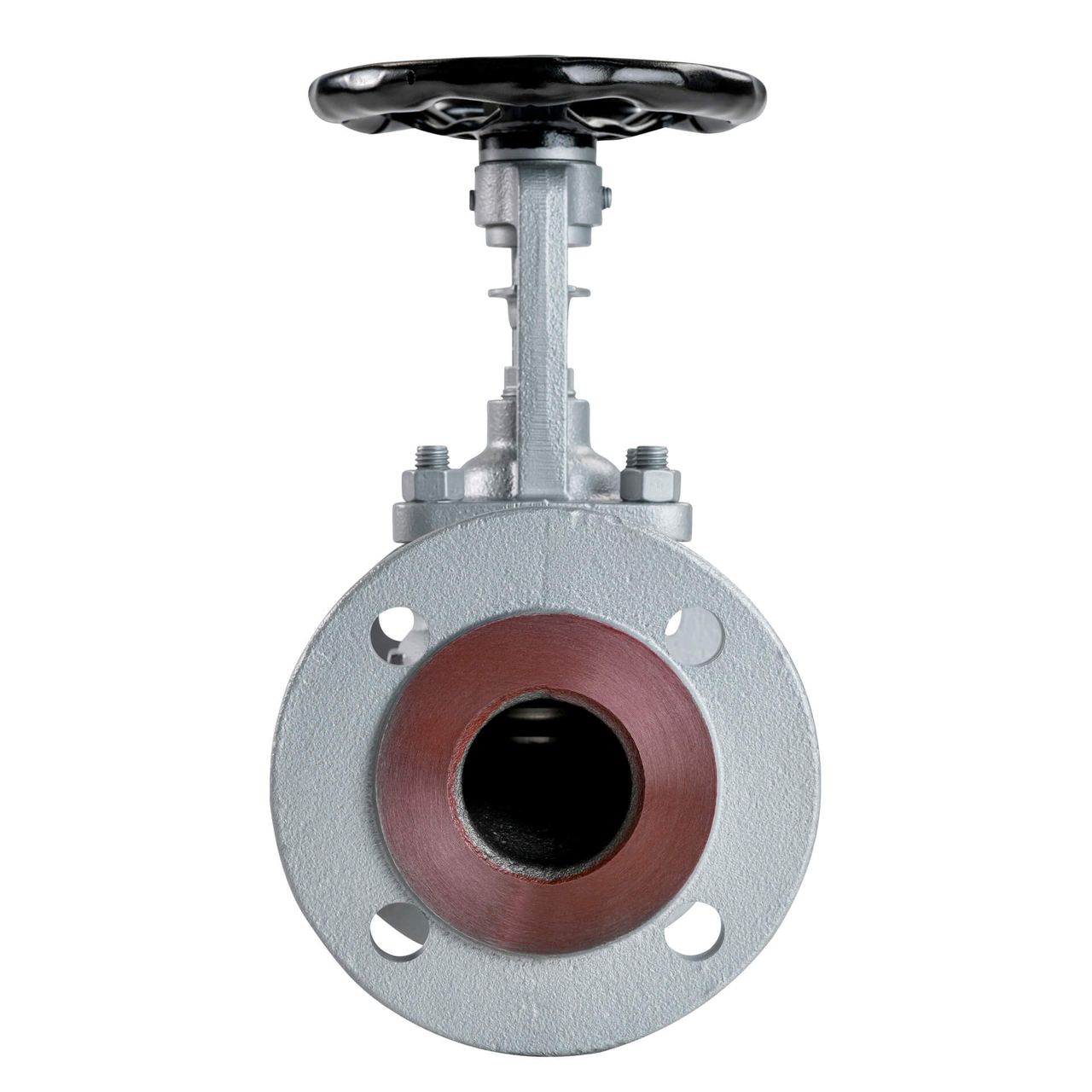

ARI FABA Plus (Fig.23.046) - Absperrventil mit Faltenbalgabdichtung

Das ARI FABA® Plus 23.046 ist ein metallisch-dichtendes Absperrventil mit Flanschen und Faltenbalgabdichtung. Das Gehäuse wird aus Gusseisen (EN-JS-1049, auch: Sphäroguss) gefertigt. Baulängen sind nach DIN EN 558, FTF-1 verfügbar. Der doppelwandige Faltenbalg besteht aus Edelstahl (1.4571) während die Innenteile aus martensitischem Chrom-Stahl (1.4021+QT) bestehen.

Das ARI FABA® 22.046 Absperrventil verfügt über ein nichtsteigendes, metallisches Handrad mit Kataphoresebeschichtung, Kantensitz-Kegel, Feingewindespindel mit außenliegendem und gerolltem Gewinde, flachem Trichterschmiernippel und versenkter Feststellvorrichtung.

Der wärmeableitende Bügeldeckel ist für Anbauteile optimiert und besteht aus Gusseisen (EN-JS 1049).

ARI FABA® Figur 22.046 wichtige Eigenschaften:

Flansch: Standard-Flanschmaße nach DIN EN 1092-1/-2

Nennweite: DN15 – DN150
Druckstufe: PN25

Dichtung: metallisch

Medium: Dampf, Gas, Heißwasser, Ammoniak, Wärmeträgeröle, Brauchwasser, Vakuum etc. (weitere auf Anfrage)

Einsatzgebiete: Industrie, Kraftwerkstechnik, Vakuum-Anlagen, Heizungsanlagen, Dampfanlagen, Verfahrenstechnik etc. (weitere auf Anfrage)

Temperaturbereich: -10 °C – 350 °C (variiert nach Betriebsdruck)

Werkstoff Gehäuse: EN-JS-1049

Werkstoff Faltenbalg: 1.4571

Hinweis: Bei hohen Druckdifferenzen ist das Absperrventil mit einem Entlastungskegel auszurüsten! Siehe Datenblatt.
